원래 장소: | 중국 |
브랜드 이름: | YUAN |
인증: | CE,ISO,UV |
모델 번호: | 500T |
최소 주문 수량: | 1 세트 |
---|---|
가격: | 45000-8-75000USD |
포장 세부 사항: | 나무 박스 |
배달 시간: | 25일 |
지불 조건: | L/C, D/A, T/T, D/P, 웨스턴 유니온, MoneyGram |
공급 능력: | 50세트 |
이름: | 복합 재료 SMC BMC 일단 유압 프레스 기계를 형성 | 압력: | 1000톤 |
---|---|---|---|
일광: | 2600mm | 뇌졸중: | 2000mm |
작업대 크기: | 3400*2600mm | 기초 깊이: | 1400mm |
하이 라이트: | BMC 유압 성형 프레스 기계,1000Ton 유압 성형 프레스 기계,SMC 수력 프레스 기계 |

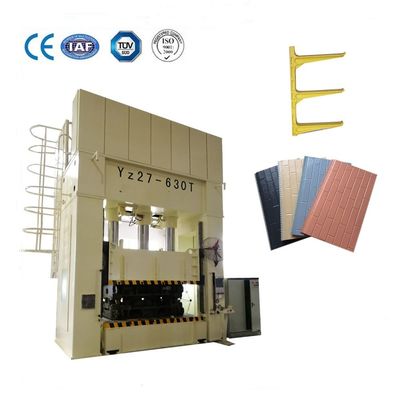

복합 재료 SMC BMC 일단 유압 프레스 기계를 형성
SMC BMC 유압 프레스는 유압 복합 성형 프레스라고도하며 SMC, BMC, FRP, GRP 등과 같은 복합 재료의 압축 성형에 적용됩니다.당사의 SMC 성형 프레스 및 프레스는 복합 산업의 우수한 생산 능력과 수리 및 업그레이드 옵션을 제공합니다.우리는 새로운 맞춤형 유압 성형 프레스를 공급하고 있으며 모든 제조업체와 모델의 기존 압축 성형 프레스에 대한 수리 및 업그레이드 옵션의 포괄적인 목록도 제공합니다.당사의 유압 성형 프레스는 다양한 혁신적인 자동차, 항공 우주, 산업 등을 생산하는 데 사용됩니다.
기계 기능
1. 주로 열경화성 (FRP) 플라스틱 및 열가소성 제품의 일체형 성형에 사용됩니다.SMC, BMC, DMC, GMT 및 기타 벌크 및 시트 성형에 적합합니다.
2. 유압 시스템은 유지 보수 플랫폼, 환경 친화적, 저소음 및 쉬운 유지 보수로 상단에 설치됩니다.
3. 다단식 저속 압력 형성, 합리적인 예비 배기 시간.
4. 고압 느린 개방 금형의 기능으로 높은 제품에 적합합니다.
5. 시스템, 수치 제어 시스템의 빠른 응답.
애플리케이션
이 기계는 주로 복합 재료 성형에 적합합니다.장비는 좋은 시스템 강성과 고정밀, 높은 수명 및 높은 신뢰성을 가지고 있습니다.열간 프레스 성형 공정은 3교대/일 생산을 충족합니다.
기계 매개변수
NS템 | 단위 | Y27-4000T | Y27-3000T | Y27-2500T | Y27-2000T | Y27-1500T | Y27-1000T |
압력 | kN | 40000 | 30000 | 25000 | 20000 | 15000 | 10000 |
최대액체 압력 | 음파 | 25 | 25 | 25 | 25 | 25 | 25 |
일광 | Mm | 3500 | 3200 | 3000 | 2800 | 2800 | 2600 |
뇌졸중 | Mm | 3000 | 2600 | 2400 | 2200 | 2200 | 2000년 |
작업대 크기 | Mm | 4000×3000 | 3500×2800 | 3400*2800 | 3400*2600 | 3400*2600 | 3400*2600 |
지상 높이 | Mm | 12500 | 11800 | 11000 | 9000 | 8000 | 7200 |
기초 깊이 | mm | 2200 | 2000년 | 1800년 | 1600 | 1500 | 1400 |
다운 속도 | mm/s | 300 | 300 | 300 | 300 | 300 | 300 |
작업 속도 | mm/s | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 | 0.5-5 |
반환 속도 | mm/s | 150 | 150 | 150 | 150 | 150 | 150 |
총 전력 | kW | 175 | 130 | 120 | 100 | 90 | 60 |
본체
전체 기계의 설계는 컴퓨터 최적화 설계를 채택하고 유한 요소로 분석합니다.장비의 강도와 강성이 좋고 외관이 좋습니다.기계 본체의 모든 용접 부품은 용접 품질을 보장하기 위해 이산화탄소로 용접되는 고품질 제철소 Q345B 강판으로 용접됩니다.
실린더
부속 | NS식사 |
실린더 배럴 |
|
피스톤로드 |
|
물개 | 일본 NOK 브랜드 품질의 밀봉 링을 채택하십시오. |
피스톤 | 구리 도금으로 유도, 우수한 내마모성, 실린더의 장기 작동 보장 |
기둥 | |
가이드 기둥(기둥)은 C45 열간 단조 강경질 크롬 코팅 두께가 0.08mm입니다.그리고 경화 및 템퍼링 처리를 합니다. | 가이드 슬리브는 내마모성이 뛰어나고 기계의 안정성을 향상시키는 구리 가이드 슬리브를 채택합니다. |
서보 시스템 구성
이름 | 모델 | 그림 | 이점 |
HMI | 지멘스 | 버튼의 수명은 엄격하게 테스트되었으며 100만 번 눌러도 손상되지 않습니다.
화면 및 기계 오류 도움말, 화면 기능 설명, 기계 경보 설명 및 사용자가 기계 사용을 빠르게 마스터하도록 돕습니다. |
|
PLC | 지멘스 | 전자 눈금자 획득 라인은 강력한 간섭 방지 기능으로 독립적으로 처리됩니다.
서보 드라이브의 디지털 제어 및 드라이브와의 통합 |
|
서보 드라이버 | 야스카와 | 전체 버스 바 커패시터가 완전히 업그레이드되고 더 넓은 온도 적응력과 더 긴 수명을 가진 커패시터를 사용하고 이론 수명이 4 배 증가합니다.
50Mpa에서 응답은 50ms, 압력 오버슈트는 1.5kgf, 압력 해제 시간은 60ms, 압력 변동은 0.5kgf입니다. |
|
서보 모터 | 위상 시리즈 | 시뮬레이션 설계는 Ansoft 소프트웨어로 수행되며 전자기 성능이 우수합니다. 고성능 NdFeB 여기를 사용하여 철손이 작고 효율이 높으며 열이 작습니다. |
안전 장치
광전 안전 가드 전면 및 후면 |
TDC에서 슬라이드 잠금 |
양손 조작대 |
유압 지원 보험 회로 |
과부하 보호: 안전 밸브 |
액체 레벨 경보: 오일 레벨 |
오일 온도 경고 |
각 전기 부품에는 과부하 보호 기능이 있습니다. |
안전 블록 |
프레스의 모든 동작에는 안전 인터록 기능이 있습니다. 예를 들어 쿠션이 초기 위치로 돌아가지 않으면 이동식 작업대가 작동하지 않습니다.이동식 작업대가 누를 때 슬라이드가 누를 수 없습니다.충돌 작동이 발생하면 알람이 터치 스크린에 표시되고 충돌이 무엇인지 보여줍니다. |
