원래 장소: | 중국 |
브랜드 이름: | YUAN |
인증: | CE,ISO,UV |
모델 번호: | Q35Y-50 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | 5000-6000USD |
포장 세부 사항: | 나무 박스 |
배달 시간: | 25일 |
지불 조건: | T/T, D/A, L/C |
공급 능력: | 50세트 |
공칭 힘: | 120T | 전원: | 유압 |
---|---|---|---|
전압: | 220V/380V/450V | 인증: | CE ISO |
무게: | 5000kg | 이름: | 유압식 철공 |
하이 라이트: | Q35Y 강철 철 작업자,450V 유압 펀치 및 가위 기계,120T 강철 철 작업자 |

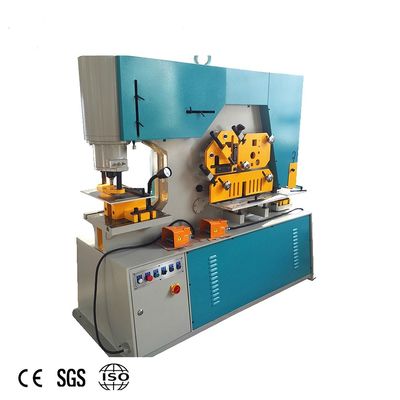

공장 가격 Q35Y 시리즈 강철 철 작업자, 유압 강철 펀치 및 전단 기계, 강철 펀칭 및 절단기
이중 실린더 시리즈는 높은 출력, 품질 및 신뢰성을 위해 제작된 잘 설계된 철공의 YUAN 전통에 있습니다. 이 철공에는 두 개의 제어 발 페달이 있으며 별도의 작업은 동시에 안전을 수행할 수 있습니다. 도구 교체를 위한 낮은 압력 설정은 최대의 작업 안전을 제공합니다. .긴 펀칭 실린더 스트로크와 깊은 스트로크는 "T-슬롯" 마운팅으로 펀칭 베이스를 가능하게 하며 펀칭 툴링을 고정하기 위한 견고한 베이스를 제공할 뿐만 아니라 광범위한 작동 및 cusion 설계 툴링을 제공합니다. | |
주요 기능
피스톤 로드의 보다 효율적인 스트로크 제어 기능.
중앙 윤활 시스템
모터 구동식 리어 스토퍼
작업용 조명 장치

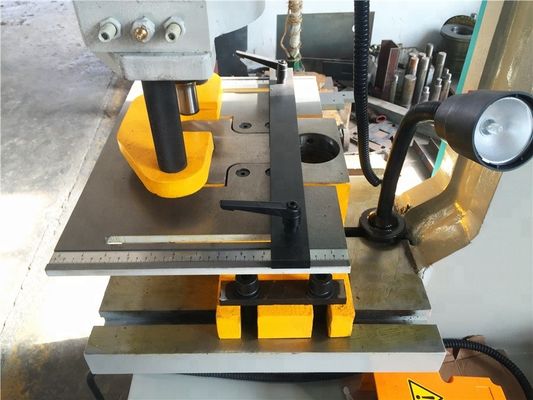

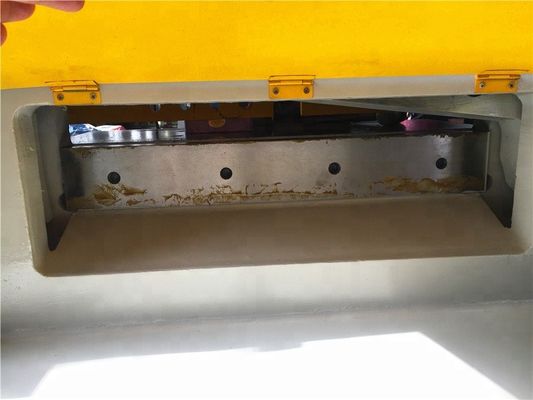

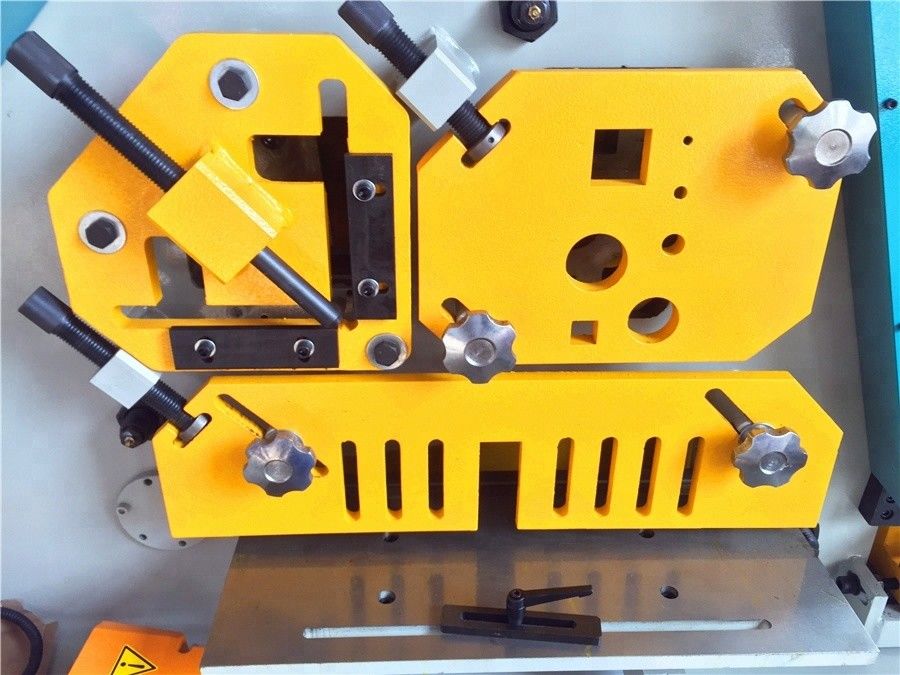

5개의 독립적인 작업 위치: 펀치 핀 및 다이(표준 펀칭 다이), 원형 및 사각 강철용 절단 블레이드 그룹, 강판용 전단 블레이드, 슬로팅 및 앵글 절단 블레이드.
기술 사양 | Q35Y-12 | Q35Y-16 | Q35Y-20 | Q35Y-25 | Q35Y-30 | Q35Y-40 | Q35Y-50 | |||
펀칭 압력(T) | 35T | 60T | 90T | 120T | 160T | 200T | 250T | |||
목 깊이(mm) | 115 | 300 | 355 | 400 | 600 | 600년대 | 600 | |||
표준 다이 | 펀칭 | Dia.X 최대.두께 | mm | 25X12 | 25X16 | 30X20 | 35X25 | 38X26 | 40X35 | 40X40 |
Dia.X 두께 | mm | 25X12 | 25X16 | 30X20 | 35X25 | 38X26 | 40X35 | 40X40 | ||
최대 직경 | mm | 12 | 25 | 30 | 35 | 38 | 40 | 40 | ||
여행하다 | mm | 35 | 80 | 80 | 80 | 80 | 80 | 80 | ||
워킹 트래블 | mm | X18 | X20 | X25 | X25 | X30 | X35 | X40 | ||
목구멍 깊이 | mm | 115 | 300 | 355 | 400 | 600 | 600 | 600 | ||
스틸 바 | 둥근 | mm | 35 | 45 | 50 | 60 | 65 | 70 | 80 | |
정사각형 | mm | 30X30 | 40X40 | 50X50 | 50X50 | 55X55 | 60X60 | 65X65 | ||
스틸 앵글 | 각도 크기 | mm | 86X86X8 | 125X125X12 | 140X140X12 | 160X1160X14 | 180X180X16 | 200X200X18 | 200X200X20 | |
절단 각도 | ° | 50X50X5 | 50X50X5 | 50X50X5 | 60X60X6 | 60X60X6 | 100X100X10 | 120X120X10 | ||
각도 단면 | mm | 5.5 | 5.5 | 6.5 | 9 | 11.5 | 12 | 12 | ||
슬로팅 | 두께 | mm | 100 | 126 | 160 | 210 | 280 | 300 | 320 | |
너비 | mm | 30 | 53 | 60 | 75 | 86 | 89 | 92 | ||
옵션 다이 | UI 모양의 프로필 | 크기 | mm | 100X100X8 | 125X125X12 | 140X140X12 | 160X160X14 | 180X180X16 | 160X160X14 | 180X180X16 |
T자형 프로파일 | 크기 | mm | 40X40X6 | 60X60X8 | 70X70X10 | 80X80X10 | 80X80X10 | 80X80X10 | 80X80X10 | |
아이빔 | 크기 | mm | 40X60X4 | 126X74X5 | 160X86X6 | 200X102X9 | 280X124X10.5 | 300X126X11 | 320X130X10 | |
V-벤딩 | 길이 | mm | 600 | 600 | 600 | 600 | 600 | 600 | 600 | |
V-벤딩 | 두께 | mm | 4 | 10 | 15 | 20 | 26 | 33 | 40 |
구성:
아니요 | 안건 | 제조사 |
1 | 전기 | 슈나이더-프랑스 |
2 | 메인 모터 | 지멘스-독일 |
삼 | 오일 펌프 | Sunny-USA |
4 | 밸브 블록 | 렉스로스-독일 |
5 | 페달 스위치 | KACON-한국 |
6 | 오일용 윈드쿨러 | 중국 |
7 | 씰링 링 | Parker-USA |
8 | 오일 파이프 커넥터 | 압력 호스-독일 |
9 | 안전 가드 | 원 |
