원래 장소: | 중국 |
브랜드 이름: | YUAN |
인증: | CE,ISO,UV |
모델 번호: | Q35Y-25 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | 5000-7000USD |
포장 세부 사항: | 나무 박스 |
배달 시간: | 14 일 |
지불 조건: | T/T, L/C, D/A, D/P, 웨스턴 유니온, MoneyGram |
공급 능력: | 200 세트 |
펀칭 압력: | 120톤 | 최대 절단 두께: | 25mm |
---|---|---|---|
전단 각도: | 8 ° | 뇌졸중: | 80mm |
하이 라이트: | 120 톤 유압 Ironworker 기계,유압 Ironworker 기계 80mm,Q35Y-25 유압 철 작업자 |

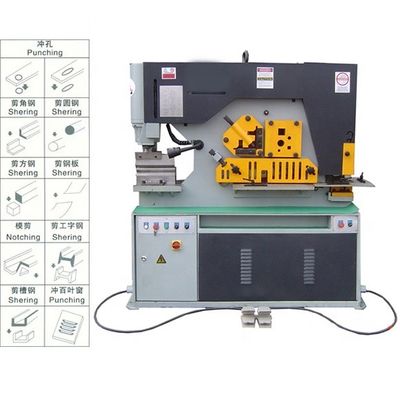

Q35Y-25 유압 철공 결합 전단 굽힘 사각 구멍 펀치 기계
Q35Y 시리즈 유압 결합 펀칭 및 전단기는 플레이트, 스퀘어 바, 앵글, 라운드 바, 채널 등과 같은 모든 종류의 재료를 절단하고 펀칭할 수 있습니다.
표준 부품
씰 링 일본 NOK |
독립 유압 실린더 |
유압 시스템 독일 Bosch Rexroth |
기어 펌프 상하이 항파 |
모터 지멘스 |
전기 부품 슈나이더 |
저울이 있는 대형 펀치 테이블 |
2개의 차폐 풋 컨트롤 |
수동 백 게이지 |
펀칭 전단 노칭 벤딩을 위한 5개의 워크 스테이션 |
선택적 구성 요소
펀칭기: 움직일 수 있는 작업등 |
유압 시스템의 과부하 보호 |
전기 백 게이지 |
옵션 굽힘 부착물 |
양쪽 실린더에 표시기가 있는 조정 가능한 스트로크 컨트롤 |
기술 데이터
모델 | Q35Y-25 |
펀칭 압력(T) | 120T |
최대판재 절단 두께(mm) | 25 |
재료 강도(N/mm²) | ≤450 |
전단 각도(°) | 8º |
플랫바 전단(T×W)(mm) |
25×330 16×480 |
최대실린더 스트로크 길이(mm) | 80 |
트립 빈도(회/분) | 8-18 |
목 깊이(mm) | 400 |
펀치 깊이(mm) | 25 |
최대펀칭 직경(mm) | 35 |
모터 동력(KW) | 11 |
전체 치수(L×W×H)(mm) | 2355×960×2090 |
무게(kg) | 4200 |
시각 안전 보호 장치:360도 회전식 안전장치가 장착된 펀칭부.더 안전한 펀치 .
또한 이동식 피더가 있습니다. |
전기:주요 전기는 슈나이더입니다.
문을 열면 자동 전원 차단 보호 장치가 장착되어 더 안전합니다. |
CNC 시스템:CNC 제어, 자동 프레스 재료 수 있습니다.
자동 제어 스위치, 백 게이지를 제어합니다. 멀티 스테이션 cnc 제어 시스템. |
자동 백게이지:볼스크류 자동백게이지장치
스케일 포지셔닝, 자동 절단. 작업 테이블 다중 각도 새겨진 포지셔닝은 고정밀을 절단하고 수동 측정을 줄일 수 있습니다. |
펀칭
YUAN은 다양한 크기의 펀칭 및 다이를 제공할 수 있으며 작업자는 다양한 유형을 선택할 수도 있습니다.
|
노칭
작업대의 위치 눈금자는 작업자가 다른 크기의 슬롯을 얻는 데 도움이 될 수 있습니다.
|
굽힘(선택 사항)
벤딩 기능은 펀칭 기능과 동일한 위치를 공유합니다.동일한 작업 조각을 다른 각도나 모양으로 구부릴 수 있습니다.소형 프레스 브레이크 기계로 사용할 수 있습니다.
|
각도 절단철공은 길이가 최대 용량 이내인 모든 크기의 앵글 강철을자를 수 있습니다. 유압 앵글 강철 고정 장치는 선택 사항입니다.
|
