제작 자동적인 CNC 플라스마 금속 절단기 미사일구조물 유형 금속 200A 380V

중국 공장 뜨거운 판매 CNC 플라즈마 절단기 가격 공기 가스 불꽃 플라즈마 금속 절단기

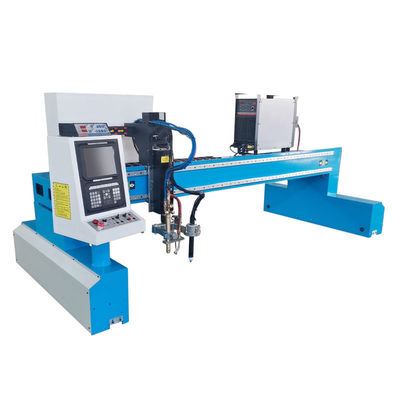

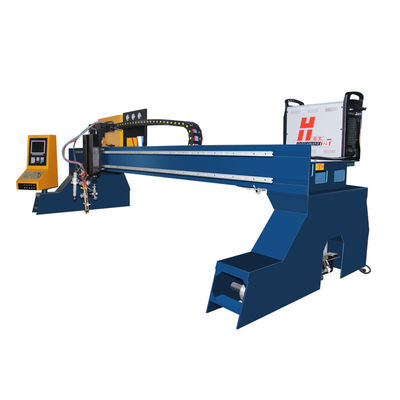

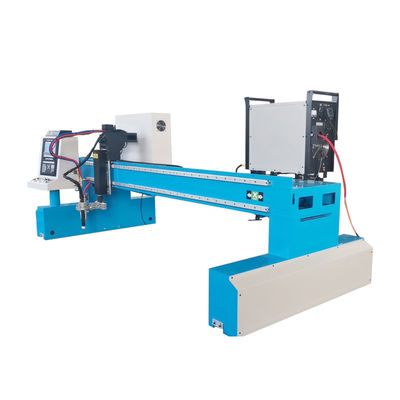

이 절단기 시리즈는 갠트리 유형, 이중 드라이브를 사용하고 CNC 제어를 결합한 고효율 및 고성능 장비입니다.이 기계는 스페인 FAGO 및 미국 Hypertherm과 같은 해외의 고급 CNC 시스템을 사용합니다.우수한 절단 매개변수, 안정적인 기능으로 완벽한 절단 효과를 보장합니다.CNC 화염/플라즈마 토치는 자동 높이 조절기와 자동 점화 기능이 있어 사용이 편리합니다.
1. 모는 끝과 가로지르는 둘 다 응력이 완화된 상자 광속 용접 구조를 채택하고, 조밀한 구조, 경량, 좋은 강성, 작은 변형 및 예술적 외관을 특징으로 합니다.
2. 메인 세로 엔드 빔의 구동 및 가로 토치의 이동은 랙 앤 피니언 기어링을 통해 일본 SHIMPO 감속기를 구동하는 일본 Panasonic 서보 드라이버 및 모터를 채택합니다.
3. 구동 엔드 빔의 측면에는 편심 샤프트를 조정하여 가이드 휠을 단단히 누를 수있는 수평 가이드 휠이 장착되어 있으므로 전체 이동 중에 안정성과 정확성을 보장 할 수 있습니다.
4. 길이 방향 가이드 레일은 모두 고강도 트랙으로 만들어지며 트랙의 모든 접촉 표면에는 정밀 가공이 있으며 정확한 연삭 랙은 가이드 외부에 설치됩니다.
5. 길이 방향 가이드 레일은 플레이트 백킹 보드와 연결 슬리브를 눌러 고정되어 레일의 길이 방향 직진성과 평행도를 보장할 수 있습니다.
6. 토치의 자동점화기 및 높이 조절기는 고객의 요구에 따라 선택이 가능하며 조작이 편리합니다.
일본 파나소닉 P80 커팅 헤드 채택
이중 모터로 구동되는 X축, 단일 모터로 구동되는 Y축
프랑스 슈나이더 일렉트릭
안전기준(2006/42/EC)
3. 상하이 팡링 F2300 CNC 시스템:
일반적으로 사용되는 최대 45개의 그래픽 라이브러리
그래픽 스케일링, 회전, 미러링
그래픽 매트릭스, 인터리브 및 반복
강판의 두께에 따라 코너의 속도를 자동으로 제한하여 과열을 효과적으로 방지할 수 있습니다.
미터법과 영국식 간의 변환
그래픽 강판 보정
좌표계는 사용자 정의 가능
사용자 정의 가능한 IO
시스템 및 파라미터 백업, 온라인 업그레이드
모든 중국어/외국어(영어, 일본어, 러시아어, 프랑스어, 기타 사용자 정의 언어) 조작 메뉴, 하나의 키보드 토글
라인 및 번호 선택 가능
지원 가장자리 절단, 오프셋 절단
전원 끄기, 중단점 보호 메모리 기능으로
동적/정적 제작 그래픽 디스플레이, 그래픽 확대/축소, 확대 상태에서 절단 지점을 동적으로 추적
Wentai, TYPEIII, PM2000 및 기타 특수 중첩 소프트웨어 지원
파일 저장: 전자 저장 디스크, 1G
사용자 프로그램 공간: 1G
제어 정확도: ± 0.001mm
4. 아크 전압 조정기:
휴대용 CNC 절단기, 가벼운 갠트리 CNC 절단기를 위해 설계된 HP1201 휴대용 아크 전압 조정기.
캐비닛 패널에 내장 가능, 우수한 통합, 간단한 배선
새로운 브랜드 디자인, SMT(표면 실장 기술) 및 최신 칩 디자인 사용
다양한 보호 회로를 추가하여 신뢰성과 간섭 방지 기능을 종합적으로 향상시킵니다.
액정 디스플레이, 실시간 디스플레이 상태 및 매개변수, 간단하고 직관적
내장 "절연 전압판", 1:1 또는 50:1 아크 전압 입력과 일치 가능
지능형 아크 전압, 제어 정확도, 수동 속도, 자동 감도 및 기타 조정 가능한 매개변수
절단기에 직접 내장 가능한 올인원 콘솔, 모든 기능을 갖춘 컴팩트한 바디,
고정밀 전압 수집, PWM 제어 DC 모터, 부드러운 작동, 고감도
5. 화염 절단 총:
전체 기계는 고품질 단조 강으로 제조됩니다.
등압 구조 채택
케이싱 튜브의 외경은 30mm 및 32mm입니다.
5가지 길이의 케이싱 튜브: 180mm, 250mm, 370mm, 450mm
랙은 4개의 다른 위치에 설치할 수 있습니다(각 위치마다 90°씩 떨어져 있음).
30도 원뿔형 표면의 등압 절단 팁에 적용 가능
6. 호주 FASTCAM(표준판) 소프트웨어:
호주 FASTCAM( Standard Edition ) 소프트웨어는 표준 소프트웨어이며 자동 네스팅 및 공통 측면에 대해서는 CAD 그래픽 또는 컴퓨터 그래픽을 G 코드로 변환하여 부품을 절단할 수 있는 SMARTNEST( Expert Edition ) 또는 FASTCAM( Expert Edition )을 선택해야 합니다. G 코드 파일은 USB로 복원되어 절단기에 입력되며 컨트롤러는 자동으로 G 코드를 절단 프로그램으로 변환합니다.이러한 종류의 제품은 프로그램 전송에 편리한 USB 인터페이스를 갖추고 있습니다.네스팅 소프트웨어에서 슬릿 보정 값을 설정합니다.프로그램 소프트웨어 ZZ-TL(옵션 FASTCAM)은 AutoCAD 기반 자동 프로그래밍 및 네스팅 시스템으로 모든 종류의 CNC 절단기를 위해 설계되어 사용자가 그리기, 프로그래밍 및 네스팅을 최대한 도울 수 있으며 작동하기 쉬울 뿐만 아니라 또한 사용자에게 명백한 경제적 이점을 제공합니다.
- 도면 방식: 부품 도면, 중첩 및 DXF, DWG 파일 데이터 처리를 위해 AutoCAD의 강력한 도면 기능을 활용합니다.자동으로 필요한 절단 코드를 생성합니다.
- 절단 공정: 절단 지점은 모서리 또는 모서리에서 시작될 수 있습니다.원형 또는 선형 절단을 선택할 수 있는 절단 방법;슬릿 보상 기능은 실제 절단 궤적을 계산할 수 있습니다.절단 경로와 방향을 마음대로 설정할 수 있습니다.
- 네스팅(Nesting)이란: AutoCAD를 기반으로 한 부품 도면에 대한 변환, 회전, 복제, 미러링, 스케일링, 배열 등과 같은 자유로운 작업을 의미합니다. 네스팅은 창 조작 기술을 통해 미세 처리를 위해 확대될 수 있습니다.
- 화면 시뮬레이션: 실제 절단 처리 궤적을 화면에서 시뮬레이션하여 절단 프로세스를 시뮬레이션하고 임의로 확대/축소, 이동할 수 있습니다.
- 지능형 중첩 소프트웨어는 R12, R13, R14, A4, 2002, 2004, 2005, 2007 및 기타 AutoCAD 버전을 지원합니다.

매개변수:
