미사일구조물 CNC 화염 공기 플라스마 절단기 장비 12m UL 6000mm/Min

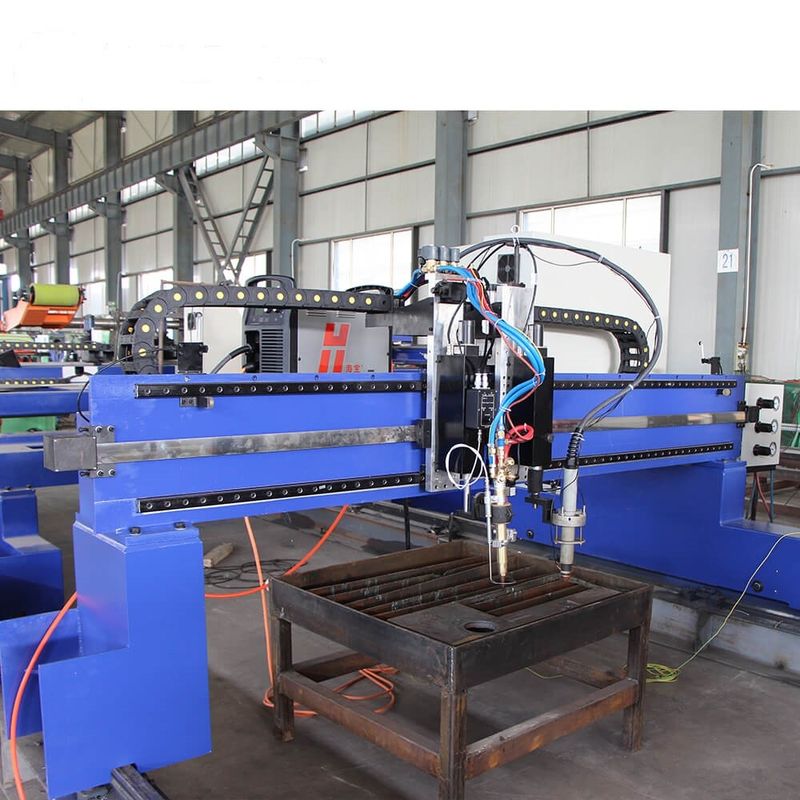

12미터용 갠트리 CNC 화염 및 플라즈마 절단기

헤비 듀티 갠트리 형 프레임 구조, 빔은 상자 형 용접 구조, 변형 없음, 고효율 양방향 구동, 소형 구조, 전체 템퍼링, 용접 응력, 두껍고 대기 외관, 안정적이고 신뢰할 수있는 성능을 완전히 제거합니다. 절단기 업계에서 가장 표준입니다.측면 스팬이 3m, 4m, 5m, 6m|8m인 범용 CNC 절단기, 양방향 드라이브, 이중 축 선형 가이드, 측면 게이지 표준 4m, 유효 절단 범위: 3.2m 세로 레일 길이는 다음과 같습니다. 자동 점화가 가능한 맞춤형 단일 화염 또는 단일 플라즈마 절단 방법;화염 및 플라즈마 절단 모드에도 추가할 수 있습니다.세로 레일의 길이는 섹션당 2m입니다.연장 레일은 사용자의 요구 사항에 따라 구성할 수 있으며 빔의 범위를 넓힐 수 있습니다.사용자 요구 사항에 따라 여러 개의 토치 또는 베벨을 절단할 수 있습니다.

매개변수:

애플리케이션

이 기계는 주로 대형 패널의 정밀 절단에 사용됩니다.고효율 및 에너지 절약형 절단 및 절단 장비의 일종으로 강판의 가동률 및 절단 효율을 크게 향상시킬 수 있습니다.이 기계는 오랫동안 멈추지 않고 계속 작동할 수 있습니다.저탄소강(화염절단), 고탄소강, 스테인리스강, 알루미늄, 동 등의 비철금속(플라즈마절단)을 절단할 수 있습니다. 기계, 자동차, 조선, 석유화학, 군수, 야금 등에 널리 사용됩니다. , 항공 우주, 보일러, 압력 용기 및 기타 산업.EL, 기관차 등 CNC 절단기의 모든 사양과 구성 요소는 요청 시 사용자 정의할 수 있습니다.CNC 절단기 제조업체 및 공급 업체로서 우리는 CNC 절단기, 화염 절단기, 수중 플라즈마 절단기.데스크톱 CNC 절단기 및 기타 CNC 기계를 제공합니다.당사의 제품은 ISO9001 및 CE 인증을 받았으며 유럽 및 동남 아시아의 많은 국가에 수출되고 있습니다. 육로, 해상 및 항공으로 편리한 운송 시설을 이용할 수 있습니다.

랙 구조 크로스 빔은 비틀림을 더 잘 제거할 수 있는 독일 Messel 기술과 갠트리 프레임을 채택합니다.가로대는 상자 철골 구조의 비 직사각형 튜브 구조입니다.용접 후에는 내부 응력을 제거하기 위해 완전히 어닐링되어 장기간 사용시 변형되지 않습니다.안정적인 프레임 구조로 절단 정밀도가 높아지고 절단 속도가 빨라집니다.

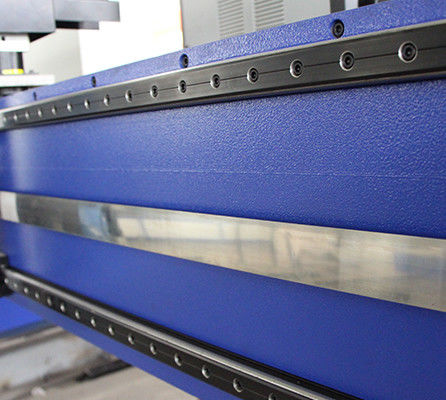

	가이드 수평 가이드 웨이는 고정밀 및 우수한 가이드를 갖춘 국내 또는 수입 더블 액슬 코어 선형 가이드 웨이를 채택합니다. 특수 금속으로 만든 연삭 표면이 있는 세로 가이드 레일은 기계적 정확도와 내마모성이 높습니다.
서보 드라이브 시스템 우리는 문자 위치 감지, 고정밀 및 짧은 가속 시간 기능이 있는 Panasonic 서보 드라이브 시스템을 사용합니다.드라이브 시스템은 입력 및 출력 오류가 16개 아크에 불과한 일본 고유의 유성 감속기를 채택합니다.한편, 횡 및 종 기어 변속기 구조에는 자동 클리어런스 보상 장치가 추가되어 변속기 구조가 CNC 시스템에서 발행 한 명령을 정확하게 실행할 수 있습니다.
	기계적 전송 장치 모든 기계식 변속기 시스템은 국가 표준 등급 7의 가공 정확도로 정밀 기어와 랙의 맞물림을 채택합니다.
중첩 소프트웨어 공통 모서리, 브리지, 연속 절단, 미세 연결 및 기타 절단 공정을 선택하여 판금의 활용률, 절단 효율성을 향상시키십시오.
	운영 체제 Shanghai Jiaotong University의 최고 운영 체제 또는 사용자가 지정한 기타 세계적 수준의 시스템을 사용하여 다국어 메뉴 기능, 안정적이고 신뢰할 수 있는, 높은 제어 정확도, 전원 중단점의 메모리 보호 등이 있습니다.
절단 토치 리프팅 장치 절단 토치 리프팅 랙은 절단 토치의 자동 리프팅을 실현하는 데 사용됩니다.중절삭 토치의 리프팅 바디는 가이드 액슬 사이의 리니어 베어링의 움직임을 통해 게이지의 상하 이동을 실현합니다.또한 토치 시트에는 360도 충돌 방지 기능이 있으며 전체 작업 영역에서 토치의 안전을 보호합니다.전체 중절단 토치 리프팅 바디에는 수동, 전기 및 자동의 세 가지 리프팅 모드가 있습니다.
	압력 게이지 및 릴리프 밸브 압력계와 제어밸브는 중앙제어반 상부에 설치되어 작업자가 절단시 최적의 상태에 따라 가스압력을 조절하고 확인할 수 있습니다.패널에는 수동으로 조정될 수 있고 수치 제어 시스템에 의해 자동으로 제어될 수 있는 솔레노이드 밸브 작동용 스위치가 있습니다.
절단 전원 공급 장치 다양한 재료 절단을 위한 선택적 플라즈마 전원.

선택적 구성

베벨 절단 장치 무한 회전 홈 절단기는 다양한 선형 또는 곡선 조합 모양의 공작물의 V, Y, X 및 K 홈 절단에 적합합니다.고유한 유체 메커니즘 설계로 뛰어난 편의성을 제공합니다.
	직선 화염 절단 장치 탄소강 금속의 직선 절단을 완료하기 위해 갠트리 CNC 절단기 뒷면에 직선 화염 절단 장치를 설치할 수 있습니다.
