| 원래 장소: | 중국 |
| 브랜드 이름: | YUAN |
| 인증: | CE,ISO |
| 모델 번호: | P25 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 30000-50000USD |
| 포장 세부 사항: | 나무 박스 |
| 배달 시간: | 25일 |
| 지불 조건: | L/C, T/T, 웨스턴 유니온 |
| 공급 능력: | 30세트 |
| 이름: | CNC 터렛 펀칭기/자동 홀 펀칭기/CNC 펀치 유압 프레스 가격 | 리턴포스: | 100KN |
|---|---|---|---|
| 기능: | 구멍 프레스 기계 | 공칭 힘: | 200kn/300kn/500kn |
| 하이 라이트: | 500KN CNC 유압 펀칭기,판금 천공 기계 |
||

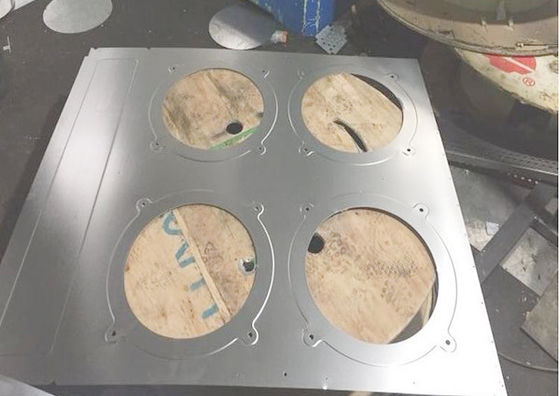

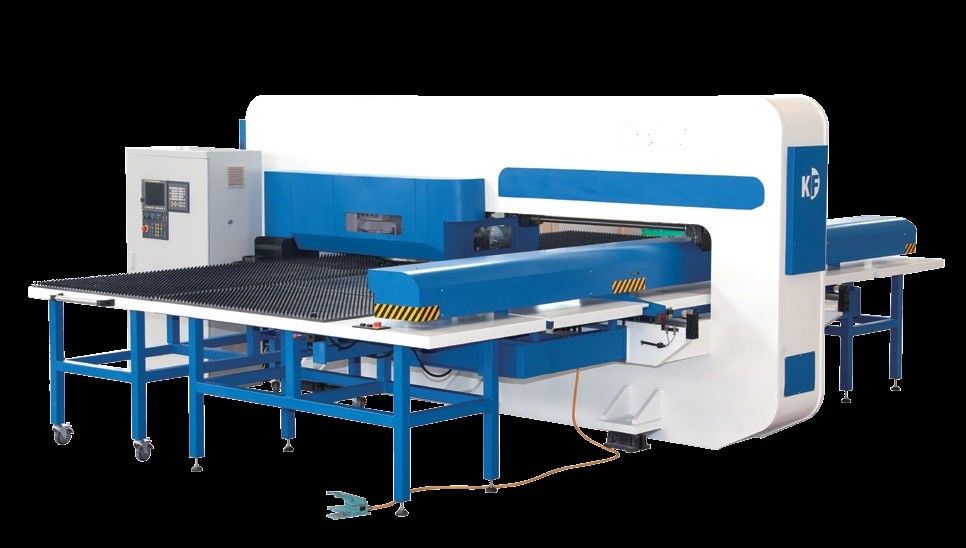

CNC 펀칭기 판금 천공 기계 24 스테이션
1. 고급스럽고 안정적인 유압 구동 시스템은 금속판의 두께에 따라 자동으로 스트로크를 선택할 수 있으며 루버, 블랭킹 등의 특수 공정을 구현하는 데 편리합니다. 펀치에는 자동 유압 과부하 보호 장치가 장착되어 있으며 일관된 가압력을 보장합니다. 품질의 제품.
2. 펀치는 FANUC 0iP 제어 시스템입니다.
3. 로터리 툴링 스테이션은 최대 웜휠 구조입니다.50.8의 펀칭 직경.
4. 듀얼 터렛은 펀치와 다이의 동축을 보장하는 긴 인서트 구조로 공구와 터렛의 수명이 연장됩니다. 공작 기계 장비 CNC 판금 터렛 펀칭기
5. 수입 공압 및 유압 부품은 기계의 신뢰성을 보장합니다.
6. 긴 이동 거리를 가진 수입 볼스크류와 선형 가이드웨이는 전송 정밀도를 보장합니다.
7. 단단한 브러시와 강구로 된 작업대는 기계의 소음과 충격을 줄이고 작업물의 표면을 보호합니다.시트 메이트 홀 CNC 터렛 펀칭 머신
8. 기계는 내부 응력을 제거하기 위해 단련된 직선형 프레임입니다.
9. 자동 보호 기능이 있는 클램프는 보호 구역에서 연속 작동을 위해 펀칭 동작 없이 소비만 이동합니다.로타리 펀치 프레스 CE/ISO CNC 펀칭 터렛 머신
10. 중앙 윤활 장치는 긴 기계 수명을 위해 페어링 요소의 마찰을 줄이기 위해 원하는 지점에 윤활유를 제공합니다.
12. 도구 스테이션 레이아웃은 A, B, C, D로 구성되어있어 고객에게 편리하고 도구 비용을 절약 할 수 있습니다.
13. 공통 요구 사항은 현장 기초 준비이며 기계 설치가 간단합니다.
 |
서보 드라이브 시스템
펀치 서보는 동력과 속도를 공급하는 다이렉트 드라이브 기어박스를 사용합니다.이 서보를 통해 사용자는 펀치 스트로크를 단계적으로 조정하고 압력 곡선 요구 사항을 수용할 수 있습니다.
AC 펀치 서보 모터는 다양한 용도로 프로그래밍할 수 있습니다.
1. 고속 애플리케이션. 2. 저소음 애플리케이션. 3. 신청서 작성. |
|
견고한 프레임 E 구조
YUAN 터렛 펀치는 기계의 수명 주기 전반에 걸쳐 강성과 신뢰성을 위해 O-프레임 구조를 사용합니다.
품질 엔지니어 모든 프레임 구성은 현장 테스트를 거쳐 FEA를 사용하여 오래 지속되도록 설계되었습니다. |
|
|
혼합 볼 및 브러시 테이블
표준 구성은 함께 제공되는 혼합 볼 및 브러시 테이블을 특징으로 합니다.
적재 및 하역을 용이하게 하는 통합 공압 볼 이송 테이블. |
|
|
시트 걸림 방지기
시트 잼 프로텍터는 변형되거나 구부러진 시트를 자동으로 감지하고 자동으로
트리거되면 기계를 멈춥니다. |
|
|
자동 클램프 위치 지정
자동 클램프 포지셔닝은 설정 시간과 오류를 줄이고 기계 가동 시간의 유연성과 생산성을 제공합니다.
|
매개변수:
|
안건
|
단위
|
P-30T
|
P-50T
|
|
|
펀칭 용량
|
톤
|
30
|
50
|
|
|
X 횡단 길이
|
mm
|
2500±10
|
2500±10
|
|
|
Y 트래버스 길이
|
mm
|
1250±10
|
2500±10
|
|
|
최대 시트 크기
|
mm
|
1250*5000
|
1250*5000
|
|
|
최대 시트 두께
|
mm
|
6.35
|
8.35
|
|
|
최대 시트 중량
|
킬로그램
|
110
|
160
|
|
|
X 축 이송 속도
|
m/min
|
120
|
100
|
|
|
Y축 이송 속도
|
m/min
|
105
|
80
|
|
|
최대 횡단 속도
|
m/min
|
128
|
105
|
|
|
25mm 피치에서 펀칭 속도
|
기록/분
|
450
|
380
|
|
|
니블링 속도
|
기록/분
|
1200
|
1050
|
|
|
도구 유형
|
|
두꺼운 포탑
|
|
|
|
최대 펀칭 직경
|
mm
|
88.9
|
||
|
툴 스테이션 수
|
|
52/42/52
|
||
|
자동 인덱스 스테이션 수
|
PC(유형)
|
4(2B+2C)/3(2B+C)/2(B+C)
|
||
|
포탑 회전 속도
|
rpm
|
33
|
33
|
|
|
자동 인덱스 회전 속도
|
rpm
|
100
|
100
|
|
|
램 스트로크 거리
|
mm
|
0~31
|
0~31
|
|
|
작업대 크기
|
|
브러시+서포팅 볼 세트
|
삼
|
|
|
시트 클램프 수
|
PC
|
삼
|
삼
|
|
|
급기
|
NL/분
|
250
|
250
|
|
|
기압
|
|
6
|
6
|
|
|
제어 캐비닛의 크기
|
|
1350*700*2185
|
|
|
|
CNC 컨트롤러
|
|
Fanuc Oi-PD
|
||
|
제어 가능한 축의 수
|
|
4
|
||
|
램 메모리
|
|
512
|
||
|
직렬 인터페이스
|
|
PS232/RJ45/PCMCIA
|
||
|
펀칭 정밀도
|
|
±0.1
|
||
|
기계 치수(L*W*H)
|
|
5940*5220*2420
|
5940*5220*2420
|
|
|
순중량(대략)
|
|
13500
|
15800
|
|
