안후이 YUANJING 기계 회사
영업 및 지원:
 |
| 원래 장소: | 중국 |
| 브랜드 이름: | YUAN |
| 인증: | CE,ISO |
| 모델 번호: | 32 스테이션 |
| 최소 주문 수량: | 1 세트 |
|---|---|
| 가격: | 17000-29000USD |
| 포장 세부 사항: | 나무 박스 |
| 배달 시간: | 25일 |
| 지불 조건: | T/T, L/C |
| 공급 능력: | 30세트 |
| 머신 유형: | 펀칭기 | 전원: | 기계 |
|---|---|---|---|
| 공칭 힘: | 250KN | 최대 두께: | 6mm |
| 하이 라이트: | 서보 형 CNC 펀치 프레스 기계,CNC 터렛 펀치 프레스 기계 |
||

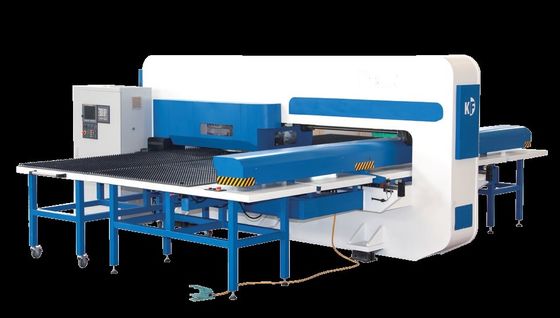

자동 색인을 가진 서보 유형 CNC 터렛 펀치 프레스 기계
주요 특징
새로운 T30 터렛 펀치 프레스는 폐쇄형 강체 강철 구조로 강체 구조로 생산되며, 유한 해석 시스템은 작동 중 변형을 최소화할 수 있도록 설계 및 시뮬레이션 프로세스에 사용되었습니다.펀칭 과정에서 터렛과 공구 사이의 휨이 발생하지 않아 공구 수명이 연장됩니다.T30 시리즈 터렛 펀치 프레스에는 27 스테이션/700 스트로크와 33 스테이션/900 스트로크의 2가지 모델이 있어 매우 복잡한 시트 제품에서도 한 번에 모든 작업을 완료할 수 있습니다.따라서 T30 터렛 펀치 프레스는 최적의 비용으로 완벽한 솔루션을 제공합니다.
• 모든 축의 Siemens AC 서보 모터
• 모든 축의 선형 슬레지 시스템으로 높은 귀중한 위치 결정 가능성.
• 브리지 쪽 또는 휴대용 CNC 제어판의 플랫폼 유형
• 진공 테이블 및 필터링 장치용 CNC 제어 출력/입력
• 낮은 에너지 소비로 높은 진공 기능
• 독립적인 절단 테이블 시스템
• 다중 헤드 플라즈마 및 다중 헤드 산소 연료 절단 가능성.
• +/- 0,02 mm 위치 정확도.
• +/- 30m/min 포지셔닝 속도.
- Finite Element Analysis 소프트웨어로 테스트한 'O' 프레임 설계, 정밀 가공 및 응력 완화로 고정밀 보장
- 0.001° 단위로 360°를 통해 인덱서블 툴 스테이션이 있는 유압 펀칭
- 펀칭, 절단 및 성형 공정은 옵션 툴링 장착 - 재료에 따라 CNC에 의해 제어
- 2D 부품 제작이 가능하며, 특수 도구를 장착하면 프로파일링 공정에서는 불가능했던 3D 형태를 생성할 수 있습니다.
- 1mm 피치에서 분당 600회의 높은 니블링 속도
- 높은 작동 속도에 도달할 수 있는 모든 축의 고용량 모터 및 정밀 가이드
- 최대 8mm 두께의 시트를 배치할 수 있는 2개의 시트 클램프가 장착된 리지드 빔
- 0.04mm의 매우 정확한 반복성
- CNC에 의해 100kg에서 1000kg으로 조정된 클램핑력
- 위치 변경 기능
- 높은 처리 속도 및 데이터 전송 속도
| 아니요. | 이름 | 매개변수 | 단위 | 주목 |
| 1 | 공칭 압력 | 300 | KN | 30(T) |
| 2 | 랙 구조 | "영형" | 닫은 | |
| 삼 | 포탑 구조 | 두꺼운 | mm | 위:80/아래:70 |
| 4 | 금형 구조 | 85 시리즈 롱 지향 | 국제 일반 유형 | |
| 5 | 클램프 구조/수 | 풀 플로팅 타입 | 세트 | 2 |
| 6 | 자동 색인 번호 | 세트 | 2(선택 사항) | |
| 7 | 자동 인덱스 전송 모드 | 터빈과 웜 | ||
| 8 | 제어되는 축의 수 | 3/4(X/Y/T/C) | 축 | 자동 색인(선택 사항) |
| 9 | 실린더 위치 변경 | 2 | 세트 | |
| 10 | 조리대 구조 | 브러시 유니버셜 볼 믹스 | ||
| 11 | 터렛 스테이션 분배 | ABCD | 기준 | |
| 12 | 펀칭 정확도 | ±0.1 | mm | |
| 13 | 반복 위치 정확도 | ±0.02 | mm | |
| 14 | 목 깊이 | 1280 | mm | |
| 15 | 펀치 스트로크 | 40 | mm | |
| 16 | 최대펀칭 주파수 | 800 | t/분 | |
| 17 | 최대처리 판 크기 | 2500/5000*1250 | mm | 2차 포지셔닝 |
| 18 | 최대가공 판 두께 | 6 | mm | |
| 19 | 최대접시 공급 속도 | 60 | m/min | |
| 20 | 최대직경(한 번 펀칭) | 88.9 | mm | |
| 21 | 최대공작물 무게 | 150 | 킬로그램 | |
| 22 | 터렛 회전 속도 | 30 | RPM | |
| 23 | 주 모터 동력 | 11 | KW | |
| 24 | 가스 소비 | 0.15 | m³/분 | |
| 25 | 가스 압력 | 0.6 | MPa | |
| 26 | 치수(L*W*H) | 5400*5200*2600 | mm | |
| 27 | 무게 | ≈12 | NS | |
| 28 | CNC 시스템 | 화낙 OI-PD | ||
| 29 | 프로그래밍 소프트웨어 | CNCKAD(정품) | ||

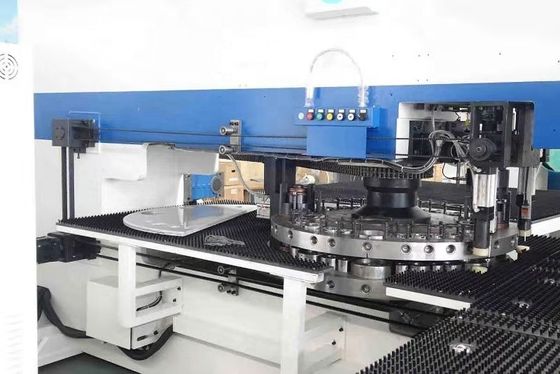

터렛에 할당된 다이 스테이션.
| 스테이션 유형 |
도구 크기(mm) |
16 스테이션 터릿 |
20 스테이션 터릿 |
24 스테이션 터릿 |
32 스테이션 터릿 |
| NS | Φ1.5-φ12.7 | 6 | 8 | 12 | 16 |
| NS | φ12.7-φ31.8 | 6 | 8 | 8 | 12 |
| 씨 | φ31.8-φ50.8 | 2 | 2 | 2 | 2 |
| NS | φ50.8-φ88.9 | 2 | 2 | 2 | 2 |
