제품 상세 정보:
결제 및 배송 조건:
|
연강: | 0.5-3mm | 알: | 1-3mm |
---|---|---|---|
에스시트: | 0.5-2.5mm | 가장자리 높이: | 15-30mm |
성형 길이: | >140mm | 형성 폭: | >140mm |
매개변수 | 값 | |
연강 | 0.5-3mm | |
재료 | 알 | 1-3mm |
스테인레스 스틸 | 0.5-2.5mm | |
가장자리 높이 | 15-30mm | |
길이 | >=140mm | |
성형 치수 | 너비 | >=140mm |
코너 성형 반경 | 1.5-50mm | |
코너 형성 시간 | 10초 | |
압형 | 1 세트 코너 성형 도구 + 1 세트 코너 커팅 도구 | |
제어 장치 | 터치스크린+ 미쓰비시 PLC | |
갭 형성용 서보 모터 | 파나소닉 | |
크기 | 1560X1330X1600mm |

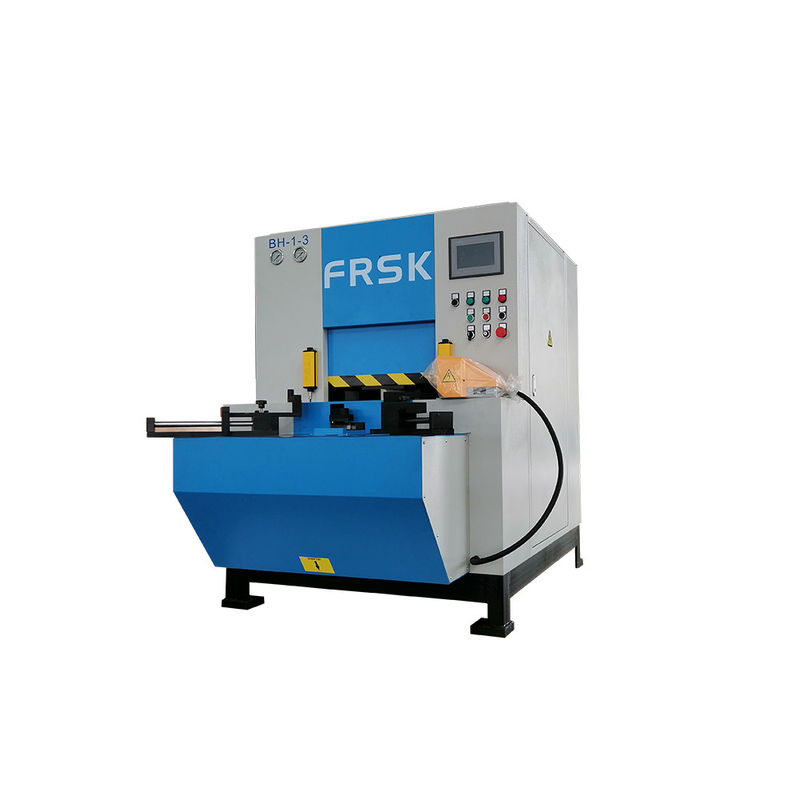

기계 캐릭터:
1. 첫째, CNC 컨트롤러는 터치 스크린 + PLC로 공구 간격 및 작업 프로세스를 제어합니다.
2. 서보 모터 + 볼 스크류 제어 롤러를 플레이트 두께에 따라 공구 간격을 정사각형으로 만듭니다.
3. 그런 다음 유압 스테이션이 롤러를 구동하여 성형을 완료합니다.
4. 사각 내부 지지대에는 4개의 모서리가 있습니다.각 모서리는 두께에 따라 다른 내부 반경을 식별할 수 있습니다.
5. 확실히, 우리는 사람 보호에 더 관심이 있습니다.광학 안전 커튼은 작동 영역에서 작업자를 보호합니다.
6. 공압식 안전 도어에는 공작물 패널 상단 표면용 보호 플레이트가 있습니다.작업 과정에 따라 문이 자동으로 열리고 닫힙니다.
7. 반면에 컴팩트 유압 밸브 블록은 기계에 충분한 작동력과 쉬운 유지 보수를 제공합니다.
8. 두 번째 단계로 유압 코너 전단기는 코너 성형 후 스크랩 가장자리를 자릅니다.
9. 일반적으로 2단계 발판 스위치는 모서리 형성 및 스크랩 모서리 절단을 제어할 수 있습니다.
10. 두 개의 조정 가능한 지지 암은 작업자가 더 큰 시트 패널을 쉽게 처리하고 모서리 형성을 완벽하게 완료하는 데 도움이 됩니다.
11. 특히, 높은 모서리 형성을 위한 특별한 안내 구조가 있습니다;
CNC 코너 성형기의 장점:
더 이상 용접, 연삭/연마, 농담이 아닙니다!

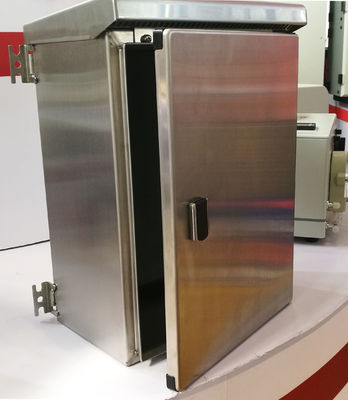

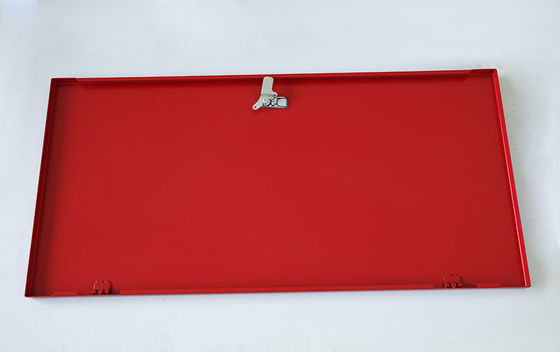

METAL PANEL CORNER 성형을 위한 일괄 생산!
쉬운 작동과 인간 보호!
