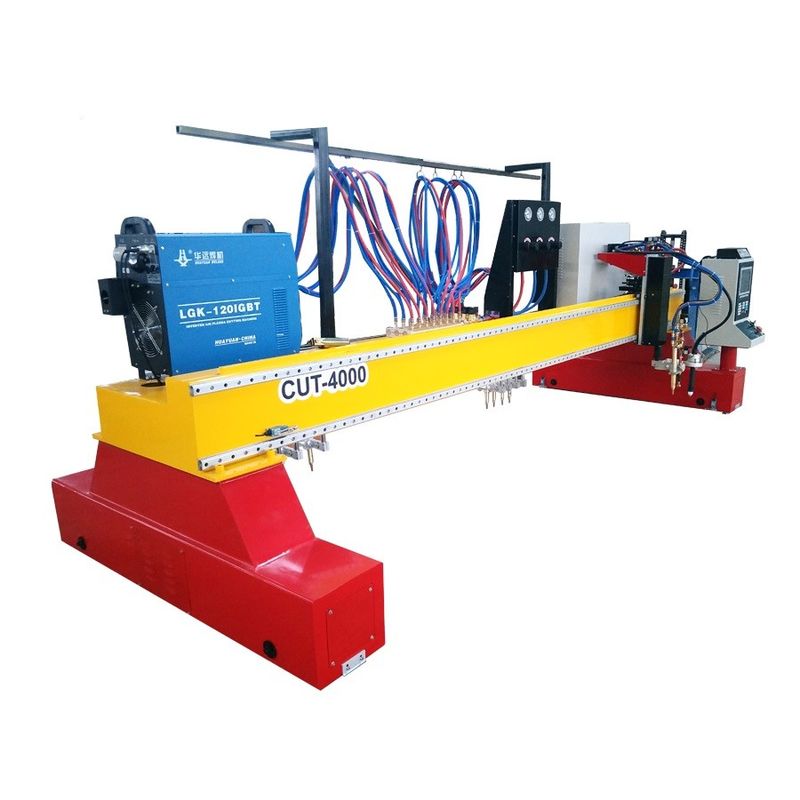

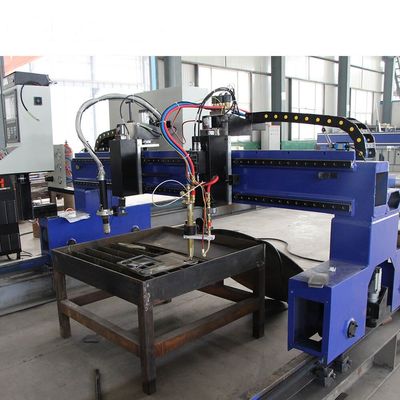

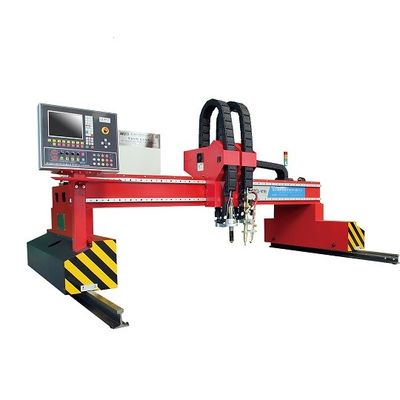

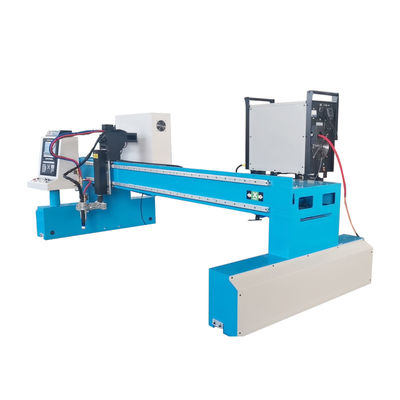

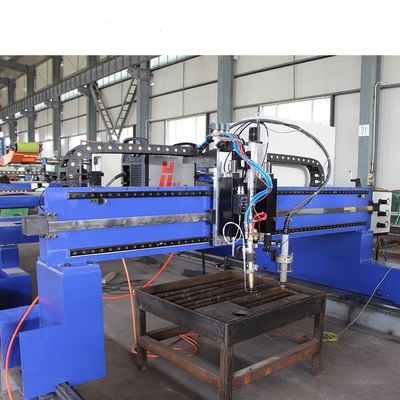

탁상용 CNC 플라스마 절단기 PM2000 금속 강철 휴대용 미사일구조물

장 모양 절단을 위한 금속 강철 휴대용 갠트리 데스크탑 cnc 플라즈마 절단기

1. 주요 기능:
1. 스웨덴 ESAB, 일본 KOIKE 빔 채택, 응력 완화 및 표면 산화 처리를 통한 사각 튜브 구조, 고강성, 고강도, 내식성 및 보장된 작동 정확도.
2. 절단 토치 리프터는 공기 파이프, 전선이 잘 보호되도록 견인 체인 유형 케이블 트레일러를 사용합니다.
3. 크로스 빔 리프터는 수평 방향으로 하나의 메인 및 멀티 서보 이동 방법을 사용합니다. 최대 6개의 라이프러를 설치할 수 있습니다.
4. 양방향 구동 방식을 사용하여 세로 방향으로;
5. 세로 구성에는 고정밀 랙, 전용 중장비 철도 레일 (NO.40 레일)이 장착되어 안정적이고 정확하게 작동하며 작업 표면은 기계의 원활한 작동과 정확성을 보장하기 위해 마무리 연삭 기술을 사용합니다.
2. 표준 구성:
상하이 팡링 F2300 CNC 시스템
X,Y축은 리니어 가이드레일 사용, Z축은 볼스크류 사용
0.05mm의 정확도로 HIWIN 볼 나사 및 광택 막대
고정형 대규모 운영 시스템
FASTCAM/SMARTCUT CNC 절단 소프트웨어 채택
일본 파나소닉 P80 커팅 헤드 채택
이중 모터로 구동되는 X축, 단일 모터로 구동되는 Y축
프랑스 슈나이더 일렉트릭
안전기준(2006/42/EC)
3. 상하이 팡링 F2300 CNC 시스템:
일반적으로 사용되는 최대 45개의 그래픽 라이브러리
그래픽 스케일링, 회전, 미러링
그래픽 매트릭스, 인터리브 및 반복
강판의 두께에 따라 코너의 속도를 자동으로 제한하여 과열을 효과적으로 방지할 수 있습니다.
미터법과 영국식 간의 변환
그래픽 강판 보정
좌표계는 사용자 정의 가능
사용자 정의 가능한 IO
시스템 및 파라미터 백업, 온라인 업그레이드
모든 중국어/외국어(영어, 일본어, 러시아어, 프랑스어, 기타 사용자 정의 언어) 조작 메뉴, 하나의 키보드 토글
라인 및 번호 선택 가능
지원 가장자리 절단, 오프셋 절단
전원 끄기, 중단점 보호 메모리 기능으로
동적/정적 제작 그래픽 디스플레이, 그래픽 확대/축소, 확대 상태에서 절단 지점을 동적으로 추적
Wentai, TYPEIII, PM2000 및 기타 특수 중첩 소프트웨어 지원
파일 저장: 전자 저장 디스크, 1G
사용자 프로그램 공간: 1G
제어 정확도: ± 0.001mm
4. 아크 전압 조정기:
휴대용 CNC 절단기, 가벼운 갠트리 CNC 절단기를 위해 설계된 HP1201 휴대용 아크 전압 조정기.
캐비닛 패널에 내장 가능, 우수한 통합, 간단한 배선
새로운 브랜드 디자인, SMT(표면 실장 기술) 및 최신 칩 디자인 사용
다양한 보호 회로를 추가하여 신뢰성과 간섭 방지 기능을 종합적으로 향상시킵니다.
액정 디스플레이, 실시간 디스플레이 상태 및 매개변수, 간단하고 직관적
내장 "절연 전압판", 1:1 또는 50:1 아크 전압 입력과 일치 가능
지능형 아크 전압, 제어 정확도, 수동 속도, 자동 감도 및 기타 조정 가능한 매개변수
절단기에 직접 내장 가능한 올인원 콘솔, 모든 기능을 갖춘 컴팩트한 바디,
고정밀 전압 수집, PWM 제어 DC 모터, 부드러운 작동, 고감도
5. 화염 절단 총:
전체 기계는 고품질 단조 강으로 제조됩니다.
등압 구조 채택
케이싱 튜브의 외경은 30mm 및 32mm입니다.
5가지 길이의 케이싱 튜브: 180mm, 250mm, 370mm, 450mm
랙은 4개의 다른 위치에 설치할 수 있습니다(각 위치마다 90°씩 떨어져 있음).
30도 원뿔형 표면의 등압 절단 팁에 적용 가능
6. 호주 FASTCAM(표준판) 소프트웨어:
호주 FASTCAM( Standard Edition ) 소프트웨어는 표준 소프트웨어이며 자동 네스팅 및 공통 측면에 대해서는 CAD 그래픽 또는 컴퓨터 그래픽을 G 코드로 변환하여 부품을 절단할 수 있는 SMARTNEST( Expert Edition ) 또는 FASTCAM( Expert Edition )을 선택해야 합니다. G 코드 파일은 USB로 복원되어 절단기에 입력되며 컨트롤러는 자동으로 G 코드를 절단 프로그램으로 변환합니다.이러한 종류의 제품은 프로그램 전송에 편리한 USB 인터페이스를 갖추고 있습니다.네스팅 소프트웨어에서 슬릿 보정 값을 설정합니다.프로그램 소프트웨어 ZZ-TL(옵션 FASTCAM)은 AutoCAD 기반 자동 프로그래밍 및 네스팅 시스템으로 모든 종류의 CNC 절단기를 위해 설계되어 사용자가 그리기, 프로그래밍 및 네스팅을 최대한 도울 수 있으며 작동하기 쉬울 뿐만 아니라 또한 사용자에게 명백한 경제적 이점을 제공합니다.
- 도면 방식: 부품 도면, 중첩 및 DXF, DWG 파일 데이터 처리를 위해 AutoCAD의 강력한 도면 기능을 활용합니다.자동으로 필요한 절단 코드를 생성합니다.
- 절단 공정: 절단 지점은 모서리 또는 모서리에서 시작될 수 있습니다.원형 또는 선형 절단을 선택할 수 있는 절단 방법;슬릿 보상 기능은 실제 절단 궤적을 계산할 수 있습니다.절단 경로와 방향을 마음대로 설정할 수 있습니다.
- 네스팅(Nesting)이란: AutoCAD를 기반으로 한 부품 도면에 대한 변환, 회전, 복제, 미러링, 스케일링, 배열 등과 같은 자유로운 작업을 의미합니다. 네스팅은 창 조작 기술을 통해 미세 처리를 위해 확대될 수 있습니다.
- 화면 시뮬레이션: 실제 절단 처리 궤적을 화면에서 시뮬레이션하여 절단 프로세스를 시뮬레이션하고 임의로 확대/축소, 이동할 수 있습니다.
- 지능형 중첩 소프트웨어는 R12, R13, R14, A4, 2002, 2004, 2005, 2007 및 기타 AutoCAD 버전을 지원합니다.
