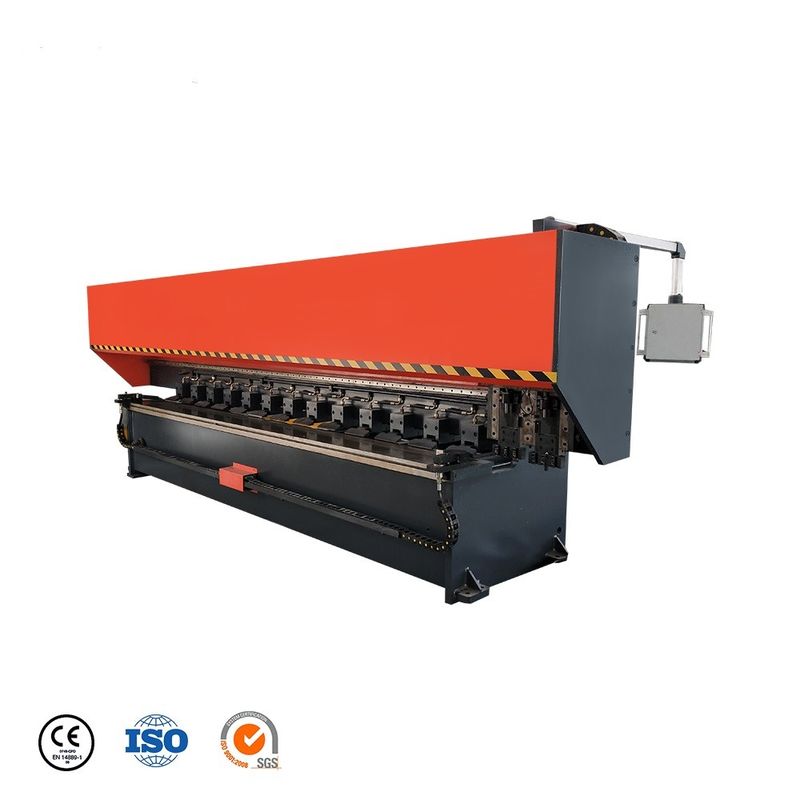

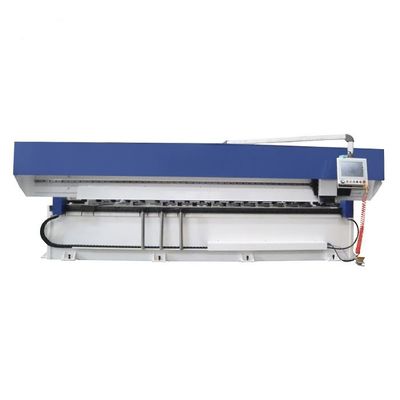

C20604 6000mm 자동 V 홈을 파는 기계 2개의 머리 CNC 홈을 파는 기계

구조 특성

1. CNC 서보 드라이브 시스템

CNC V 홈 가공기는 4축 제어, X축, Y1축, Y2축, Z축입니다.높은 위치 정확도, 모든 모터는 서보 모터에 의해 제어됩니다.

X축 시스템

X 축 시스템은 E21320 서보 모터, 타이밍 벨트, 타이밍 휠, 볼 나사, 선형 가이드 레일, 백 게이지 랙, 클램핑 도구 등 부품으로 구성됩니다.모터는 볼 나사와 백 게이지 랙을 구동하여 가이드 레일에서 직선 운동을 하고 백 게이지 메커니즘에 정확한 위치 결정력을 제공합니다.

Y축 시스템
이 장비의 Y1, Y2 축 시스템은 1KW AC 서보 모터, 타이밍 벨트, 타이밍 휠, 볼 나사, 모바일 클램프 및 기타 부품으로 구성됩니다.그 기능은 V 홈의 정확한 위치를 달성하기 위해 전원으로 볼 나사를 구동하여 모터가 리니어 가이드에서 선형으로 움직이는 것입니다.
Z축 시스템

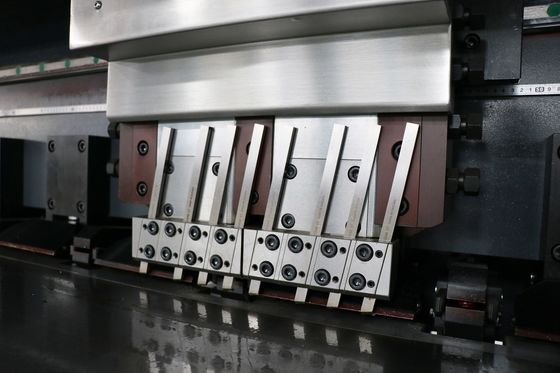

Z 축 시스템은 C20604 서보 모터, 타이밍 벨트, 타이밍 휠, 볼 나사, 커터 홀더 등으로 구성됩니다.그 기능은 볼스크류를 구동하는 것이고 커터 시트는 타이밍 벨트와 타이밍 휠을 통해 직선 운동을 하고 툴 홀더에 정확한 위치 결정력을 제공합니다.

2. 유압 클램핑 시스템
유압 시스템은 두 그룹으로 나뉘며 공압 시스템은 백 게이지의 일부입니다.그 기능은 그루브 가공 전에 클램핑력을 제공하고 플레이트를 단단히 고정하는 것입니다.

3. 전기 제어 시스템

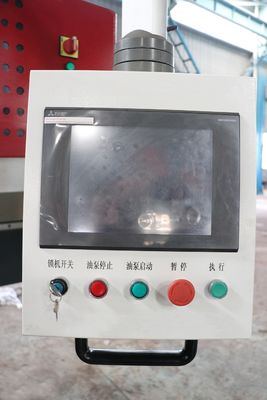

전기 제어 시스템은 PLC, 액추에이터, 터치 스크린, 전기 제어 요소, 전기 캐비닛 등으로 구성됩니다. 전기 보드는 유지 보수가 쉽고 강력한 보호를 위해 기계 내부에 설치됩니다.시스템의 제어를 통해 이 장비의 모든 작업을 실현할 수 있습니다.

4. 메인 스틸 프레임
CNC V 홈 가공기는 구조가 작고 성능이 안정적이며 작동이 쉽고 변형이 없습니다.전체를 강으로 용접하여 진동 노화에 의한 내부 응력을 제거하여 국내외 동일 제품보다 강도, 강성, 안정성 면에서 우수합니다.

장비 특성

1. 주로 전기 부품은 국제 표준, 안전하고 신뢰할 수 있는 긴 수명, 간섭 방지 기능에 따라 수입되며 전기 제어 캐비닛에는 방열판이 장착되어 있습니다.

2. 박판용 RGHK 고속 CNC 홈 가공기는 정밀 볼 나사를 동력 전달 부품으로 채택하며, 이는 고급 제품에 특히 중요한 높은 가공 정확도를 제공합니다.

3. CNC 시스템은 마스터하고 작동하기 쉽습니다.처리 매개 변수가 입력되는 한 장비는 자동으로 처리되며 장비의 안전한 작동을 보장하기 위해 여러 개의 연동 안전 장치가 있습니다.

4. 작업대의 전면과 후면에 지지장치가 장착되어 있어 금속판재의 긁힘을 방지합니다.

기술 데이터

애플리케이션:
