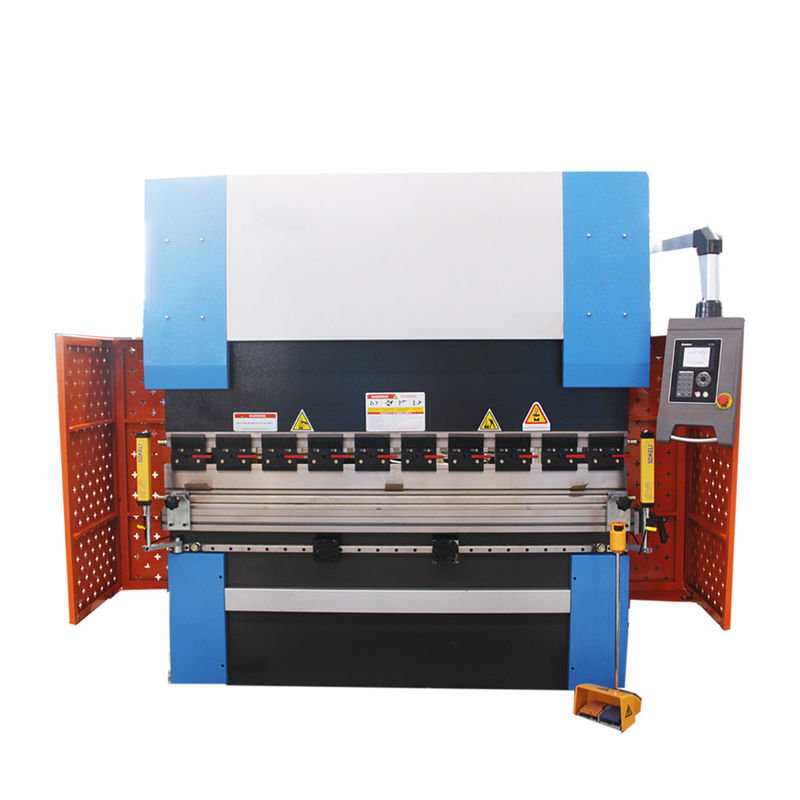

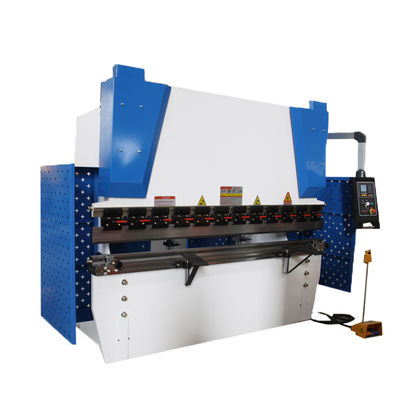

Name: WC67K 100T 3200 CNC 유압 판 구부리는 기계, 유압 벤더
Brand: YUAN
SKU: WC67K-100T/3200
Price: 14000 USD

WC67K 100T 3200 CNC 유압 판 구부리는 기계, 유압 벤더

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	YUAN
인증:	CE,ISO,UV
모델 번호:	WC67K-100T/3200

결제 및 배송 조건:

최소 주문 수량:	1 세트
가격:	14000-18000USD
포장 세부 사항:	나무 박스
배달 시간:	25일
지불 조건:	T/T, L/C
공급 능력:	50세트

접촉

상세 제품 설명

공작 기계 모델:	WC67K-100T/3200	공칭 압력:	1000KN
굽힘 길이:	3200mm	목:	320mm
최대 개방:	400mm	슬라이드 스트로크:	200mm
하이 라이트:	100T CNC 유압 플레이트 벤딩 머신 , 3200 CNC 유압 플레이트 벤딩 머신 , CNC 유압 벤더

WC67K-100T/3200 CNC 유압 플레이트 벤딩 머신

작동 슬라이더 구조
1. 기계는 유압 및 전기 제어를 채택하고 슬라이드 스트로크는 마음대로 조정할 수 있으며 인칭, 반자동, 자동 등과 같은 작업 사양이 있습니다. 인칭 사양을 사용하면 금형 테스트 및 조정을 용이하게 할 수 있습니다.
2. 위로 움직이는 굽힘 기계 설계, 동시에 작동하는 이중 오일 실린더, 균형 잡힌 작동, 편리하고 안전한 (서보 모터는 DA41 시스템 및 각도 프로그래밍이 장착된 Y 축 실린더 스트로크를 조정합니다).
3. 캘린더 기능이 작동할 때 사점의 바닥에서 공작물의 정확성을 보장합니다.
4. 관련 국가 표준의 조건에서 굽힘 각도 정밀도 플러스 또는 마이너스 45'.(표준 JB/t22572-2011)
5. 느린 하강 제어 기능으로 작업자는 공작물을 더 잘 제어할 수 있습니다.

유압 시스템
1. 유압 시스템(Bosch rexroth, Germany)은 다운 과정에서 퀵 슬라이드 다운, 슬로우 슬라이드 다운, 작업 속도 벤딩, 퀵 리턴 및 업, 슬라이드의 빠른 정지의 동작을 실현할 수 있습니다.
2. SUNNY 기어 펌프는 고압 및 저소음을 견딜 수 있는 오일 펌프에 채택됩니다.
3. 송유관은 독일 총검 조인트와 아연 도금 냉간 압연 파이프의 조합을 채택하고 오일 누출 현상을 극복하기 위해 밀봉 링을 교체 할 필요가 없습니다.
4. 일본 NOK 회사는 우수한 밀봉 성능, 안정적인 작업 및 긴 서비스 수명으로 밀봉 링으로 선택되었습니다.
5. 기계는 정격 부하에서 지속적으로 작동 할 수 있으며 유압 시스템에는 누출이 없으며 고정밀로 지속적으로 안정적입니다.

슬라이더 동기화 제어
벤딩 머신 슬라이드 스트로크 동기화, 기계 및 유압 동기화 메커니즘의 사용, 간단한 구조, 안정적이고 신뢰할 수 있는 기계 요구 동기화 정확도는 일반적으로 장기간 사용을 유지하기 위해 정기적인 유지 보수가 필요하지 않습니다.

보류 후
1. 서보 모터는 후방 리테이너의 조정을 구동합니다.
2. 백스톱 나사는 정밀 볼 나사로 배치되고 고정밀 선형 가이드 레일로 지지됩니다.
3.H 유형 동기식 벨트 동기식 휠 드라이브, 높은 전송 정확도, 저소음.
4. 더 높은 정밀도로 위아래로 조정 가능한 미세 조정 정지 핑거를 채택하고 빔의 이중 선형 가이드 레일을 통해 좌우로 움직이면 정지 핑거가 왼쪽과 오른쪽에서 어느 부분으로나 움직이는 정밀도를 보장합니다.

DA41 시스템

제어 시스템은 네덜란드 DELEM사의 DA41S 제어 시스템을 채택했습니다. 그 기술적 특징은 다음과 같습니다.
1. X 축, 후방 정지 서보 모터 제어, 제어 정밀도 0.1mm
2. Y 축, 벤딩 각도 서보 모터 제어, 제어 정밀도 0.01mm
3. Y축 깊이 계산
4. 기계 가동 시간 카운트
５.스트로크 수
6. 메모리 기능 끄기
7.100 프로그램 저장 공간, 각 프로그램에는 25개의 작업 단계가 있습니다.
8. 표면 페이지에 대한 빠른 액세스, 매우 편리한 기계 작업자
9. 재료 탈출 제어 및 금형 매개 변수 설정 기능이 있습니다.
10. 고화질 LCD 액정 디스플레이, 세련된 패널 디자인, 친숙한 조작 인터페이스
11. 독특한 단축키 설계 개념, 금형 프로그래밍 및 선택, 굽힘 공정 프로그래밍 및 수정

매개변수:

공작 기계 모델		WC67K-100T/3200
공칭 압력		1000 kN
굽힘 길이,		3200mm
열 사이의 거리		2600mm
목구멍과 입의 깊이		320 mm
최대 개방 높이		400mm
최대 시스템 압력		25음파
슬라이더 동작 정확도	위치 정확도	±0.05mm
슬라이더 동작 정확도	반복 위치 정확도	±0.02mm
주 모터 동력	힘	7.5KW
주 모터 동력	속도	1500r/분
CNC체계	모델	DA41S
오일 펌프	모델	NB3-16
굽힘 정밀도	각도	±1°
굽힘 정밀도	직진도	±0.7mm/m
