대패 절단 CNC V 홈을 파는 기계 4개의 측 2개의 Drections 8.5 KW

CNC 솔팅 대패 그루버 V 커팅 머신 4면 2 drictions V 그루빙 머신 스테인레스 스틸

구조 특성

1.1 판금 슬로 팅 머신 프레임과 빔은 모두 상자 모양입니다.유한 요소 최적화 설계 후 전체 강철 용접을 템퍼링하여 잔류 응력을 제거하고 전체 강성이 좋고 정밀도가 좋습니다.

4개의 제어 축이 있는 1.2 스테인리스 스틸 V 홈 가공기, 유압식 고정 장치, 갠트리 및 공구 홀더가 작업 시 함께 왕복 이동합니다.
1.3 V 그루버 기계 사용 볼 스크류 및 롤러 중부 하 가이드 레일, D1N6 등급 정밀 헬리컬 기어, 유성
감속기: 균형, 정확한
완전 자동 작동을 지원하는 1.4 CNC 개방형 컨트롤러, 4개의 블레이드를 동시에 실행할 수 있어 홈 가공 효율성이 크게 향상됩니다.
1.5 금속 시트 슬로 팅 머신은 대만 산업 제어 컨트롤러와 일본 Panasonic 폐쇄 루프 서보 시스템을 채택합니다. 쉽고 유연하며 빠르고 효율적이며 저소음입니다.
자동 윤활 시스템이 장착된 1.6V 슬로팅 머신: 낮은 마모, 미세 가공, 가공 정확도 및 높은 동적 응답 특성 보장.

기계 특성

1. 높은 안정성, 강한 강성 및 사용이 편리합니다.

2. CNC 제어 시스템에는 선택할 수 있는 여러 매개 변수가 있으며 저장 공간이 크고 작동이 쉽습니다.

3.CNC 제어 시스템에는 제어 정밀도가 높은 AC 서보 모터 드라이브인 5축이 있습니다.
X1 축 → 제어 빔 이동
X2축 → 이중구동 보조빔 이동
Y1축 → 나이프 빔의 좌우 이동 제어
Y2 축 → 오일 실린더의 움직임 제어
Z축 → 나이프 빔의 상하 움직임 제어

4. 3-10 절단 구조를 가지고 있으며 절단 작업 효율을 크게 향상시키고 절단 품질을 향상시킬 수 있습니다.

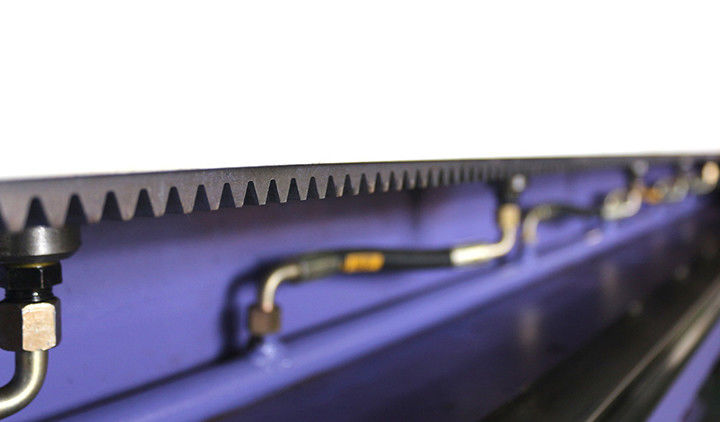

5 볼스크류와 라인 가이드, 기어 및 랙 트랜스미션을 사용하여 기계의 내구성과 정밀도를 높입니다.반복 위치 결정 정확도는 ±0.01MM입니다.

6. 압축 공기는 파일링을 날려 플레이트 표면의 손상을 방지하고 냉각수 시스템은 블레이드를 냉각시키고 블레이드의 사용 수명을 연장합니다.

플레이트 프레스 시스템의 동일한 측면에는 파일 수집을 향상시키기 위한 여러 세트의 블로잉 시스템이 있습니다.

애플리케이션:
