원래 장소: | 중국 |
브랜드 이름: | YUAN |
인증: | CE,ISO,UV |
모델 번호: | W11F-4x200 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | 6000-12000USD |
포장 세부 사항: | 나무 박스 |
배달 시간: | 14 일 |
지불 조건: | T/T, L/C |
공급 능력: | 50세트 |
두께: | 4mm | 너비: | 2000mm |
---|---|---|---|
탑 롤러: | 150mm | 사전 굽힘: | 4mm |
하이 라이트: | W11F 플레이트 벤딩 롤링 머신,비대칭 플레이트 벤딩 롤링 머신,소형 플레이트 롤링 머신 2000mm |

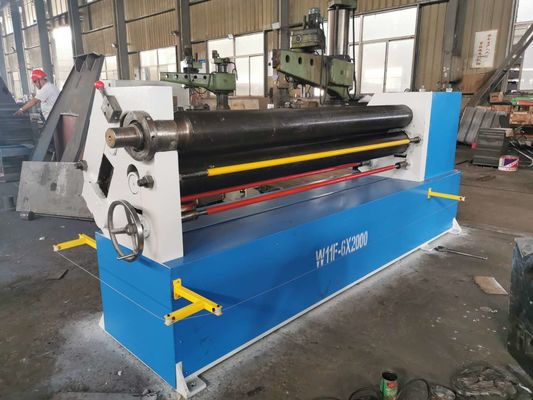

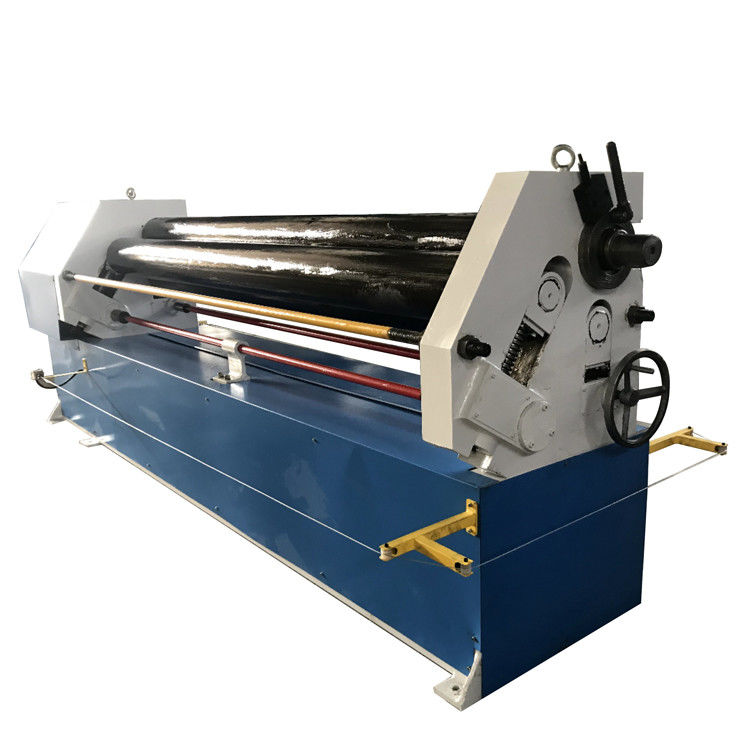

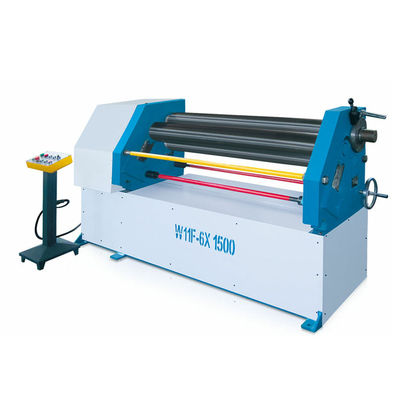

W11F 시리즈 비대칭 초기 핀치 3 롤러 소판 압연기
w11f 판 압연기의 유용한 길이는 1000mm에서 2500mm입니다. 유효한 두께의 범위는 2에서 6mm입니다.
이 기계는 사용자 친화적인 디자인과 편리한 조작이 특징이며, 항상 비대칭 구조를 갖추고 있습니다.
단단한 롤과 쉬운 초기 핀치. 얇은 판에 매우 적합합니다.
Bending Machine 제조공정의 주요 부품
1.작업 롤러: 주강 잉곳(화학 성분 분석): 성능 확인—단조 러프 캐스트 — 단조 어닐링-UT 결함 — 황삭(기계 시험)-열 처리(경화 및 템퍼링) — UT 결함 — 반마무리 — 마무리 — MT
2.대형 단조품: 실린더 본체, 기어, 기어 샤프트 단조 러프캐스트 - 표면 검사 - 황삭 - UT 결함 - UT 결함 검출기 열처리 - 마무리 반마무리 - MT
3. 용접 구조 : 랙, 섀시, 휠 박스 플레이트 공장으로 (화학 성분 분석, 기계적 특성 시험) - 전처리 - 판금 절단 용접 솔기 UT 또는 RT 결함 - 어닐링 처리 - 황삭 - 진동 제거 - 열간 발파 - 마무리
특징:
간단한 초기 핀치 |
유연한 수동 드롭 엔드 |
고효율 기계 가공 |
소경 실린더 벤드 전문 |
스테인레스 스틸을 구부리기 위해 고품질의 솔리드 롤이 적용됩니다. |
측면 롤링을 돕기 위해 쉽게 작동되는 핸드 휠 사용 |
제품 세부 정보
1 롤러
상단 및 하단 롤러는 모두 주 구동 롤러입니다. 핸드 휠로 위아래로 들어 올리는 하단 롤러 전동기에 의한 측면 롤러 타이틀 상하 |
|
2.릴리스 장치 수동 드롭 엔드 상부 롤러를 특정 각도로 돌리면 압연 금속 실린더가 상부 롤러 측면에서 떨어질 수 있습니다. |
|
3. 메인 모터 자체 제동 모터를 사용하면 플레이트를 매우 약간 움직일 수 있으므로 초기 성형 중에 유용합니다. 회전은 자체 제동 모터, 감속 기어 및 체인이 있는 피니언 크라운 시스템을 통해 이루어집니다. |
|
4 제어판 별도의 제어판 측면 롤용 디지털 디스플레이
|
매개변수
모델 | 최대 두께 | 사전 굽힘 | 최대 너비 | 항복한계(Mpa) | 탑 롤러(mm) | 바닥 롤러(mm) | 사이드 롤러(mm) |
W11F-2x1000 | 2mm | 2mm | 1000mm | 245 Pma | 110mm | 110mm | 110mm |
W11F-2x1500 | 2mm | 2mm | 1500mm | 245 Pma | 120mm | 120mm | 120mm |
W11F-2x2000 | 2mm | 2mm | 2000mm | 245 Pma | 130mm | 130mm | 130mm |
W11F-3x1000 | 3mm | 3mm | 1000mm | 245 Pma | 120mm | 120mm | 120mm |
W11F-3x1500 | 3mm | 3mm | 1500mm | 245 Pma | 130mm | 130mm | 130mm |
W11F-4x1000 | 4mm | 4mm | 1000mm | 245 Pma | 130mm | 130mm | 130mm |
W11F-4x1500 | 4mm | 4mm | 1500mm | 245 Pma | 135mm | 135mm | 135mm |
W11F-4x2000 | 4mm | 4mm | 2000mm | 245 Pma | 150mm | 150mm | 150mm |
W11F-6x1000 | 6mm | 6mm | 1000mm | 245 Pma | 140mm | 140mm | 140mm |
W11F-6x1500 | 6mm | 6mm | 1500mm | 245 Pma | 150mm | 150mm | 150mm |
W11F-6x2000 | 6mm | 6mm | 2000mm | 245 Pma | 170mm | 170mm | 170mm |
