원래 장소: | 중국 |
브랜드 이름: | YUAN |
인증: | CE,ISO,UV |
모델 번호: | SB63NC |
최소 주문 수량: | 1 세트 |
---|---|
가격: | 9000-16000USD |
포장 세부 사항: | 나무 박스 |
배달 시간: | 25일 |
지불 조건: | T/T, L/C |
공급 능력: | 50세트 |
제어 시스템: | NC 유닛 | 최대 굽힘 능력: | Φ63x3mm |
---|---|---|---|
굽힘 반경: | 50~280mm | 굽힘 각도: | 0~195° |
유효한 맨드릴 길이: | 2800mm | 굽힘 정확도: | ±0.15° |
하이 라이트: | SB63NC CNC 파이프 벤딩 머신,CNC 파이프 벤딩 머신 2800mm,cnc 유압 튜브 벤더 |

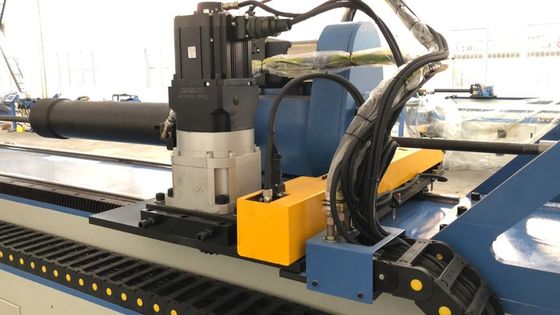

SB63NC 알루미늄 관 E 벤더, 스포츠 장비 시설 관 관 구부리는 기계
반자동 NC 파이프 벤딩 머신은 CNC 모델보다 저렴한 비용으로 CNC 파이프 벤딩 머신의 대안으로 설계되었습니다.파이프 및 튜브 벤딩 작업에서 가장 경제적인 방법으로 목표에 도달하는 데 도움이 됩니다.
단일 칩 NC 장치를 사용하여 실행을 제어합니다.공급 및 회전은 수동으로 위치 지정되며 굽힘은 유압 실린더에 의해 제어됩니다.단순한 굽힘 부품 또는 중간 볼륨의 단순한 다중 평면 부품을 구부리는 데 적합합니다.
스테인레스 스틸, 알루미늄, 구리, 탄소강 등 다양한 재료를 굽힘에 사용할 수 있습니다.
매개변수
매개변수 | SB63NC |
제어 시스템 | NC 유닛 |
최대 굽힘 능력 | Φ63x3mm |
굽힘 반경 | 50~280mm |
굽힘 각도 | 0~195° |
유효한 맨드릴 길이 | 2800mm |
굽힘 속도 | 45°/초 |
굽힘 정확도 | ±0.15° |
주 모터 동력 | 5.5Kw |
시스템 유압 | 12MPa |
냉각 시스템 | 수냉 |
크기 | 3800×1050×1300mm |
특징 / 장비 :
유압에 의한 벤드 암(C-축), 유압에 의한 클램프 다이, 유압에 의한 압력 다이
유압에 의한 다이 이동(메인 클램프, 압력 클램프, 맨드릴, 부스터)

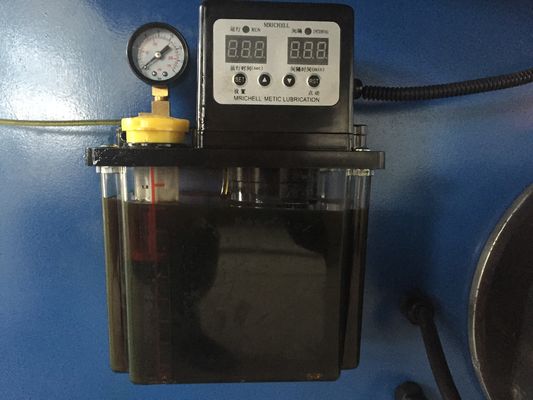

튜브 기계식 스토퍼 포함, 자동 맨드릴 윤활(두꺼운 윤활유에는 적합하지 않음), 예상 맨드릴 후퇴 장치 예상 맨드릴 후퇴 장치.그것은 가져온 특수 제어 시스템을 채택합니다.높은 안정성.
수냉식 시스템 기본 제공, 옵션: 팬 쿨러 또는 에어컨
처리 속도가 빠르고 처리 속도가 높습니다.고속에 적합합니다.
수동, 인칭, 자동, 설정, 프로그램 변경, 단일 단계 등의 기능이 있습니다.
효율적이고 경제적인 자동 파이프 벤더인 PLC로 제어되는 NC 자동 벤딩 머신입니다.
조작 패널 및 PLC 제어 시스템 채택, 단순 모드 메뉴, 정확하고 빠르며 완전
수동, 인칭, 견적 설정, 프로그램 변경 기능.
기계에 설치된 한 세트의 도구.
작업하기 쉬운 발판 및 비상 정지 작동 막대.
고객의 요구 사항에 따라 전압.
NC 파이프 벤더는 마이크로 컴퓨터로 제어됩니다. |
수동 제어, 반원 제어 및 완전 자동 제어가 있습니다. |
과부하 자동 보호 |
기계 장애 및 작동 장애 자동 감지 |
모바일 풋 스위치에는 긴급 정지 기능이 있습니다. |
화면에 터치 버튼이 표시됩니다. |
자동 메모리 기능 |
정전 자동 보호 기능 |
도구:
표준 도구: 벤딩 다이, 클램핑 다이, 압력 다이.
옵션 도구: 와이퍼 다이, 맨드릴굽힘 중 가공된 파이프의 변형 및 주름을 효과적으로 제어합니다.맨드릴 없이 구부리는 것은 비교적 간단합니다.일반적으로 6-8mm 튜브와 같이 자체적으로 더 많은 지지를 갖는 작은 직경의 튜브는 맨드릴을 사용할 필요가 없으며 타원도는 튜브 외경의 5% 이내입니다.굽힘 반경이 크고 벽이 두꺼운 일부 아연 도금 파이프 및 철 파이프는 맨드릴 없이도 만들 수 있습니다.그러나 굽힘 반경이 작고 직경이 큰 얇은 벽 파이프의 경우 맨드릴을 사용하여 파이프의 내벽을 지지하여 단면이 타원형으로 변하고 내측에 주름이 생기는 것을 방지해야 합니다.
도구 재료: 주로 파이프 재질 및 굽힘 난이도에 따라 선택됩니다.일반적인 재료는 45#, Cr12, 산업용 나일론, 42MrMo, 구리입니다.일반적으로 우리는 42MrMo를 사용하고 진공 담금질하고 표면을 질화하며 금형 표면의 경도는 금형의 내마모성을 보장하기 위해 HRC55 이상입니다.
도구 크기: 다른 파이프의 굽힘 반경에 따라 맞춤형.

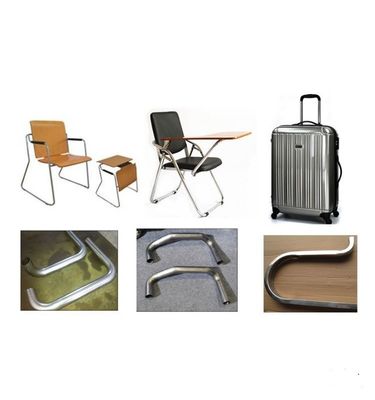

시료:
