찬 위조 수압기는 5000ton 붙지 않는 팬 프라이팬 1250x1250mm 80Mpa를 기계로 가공합니다

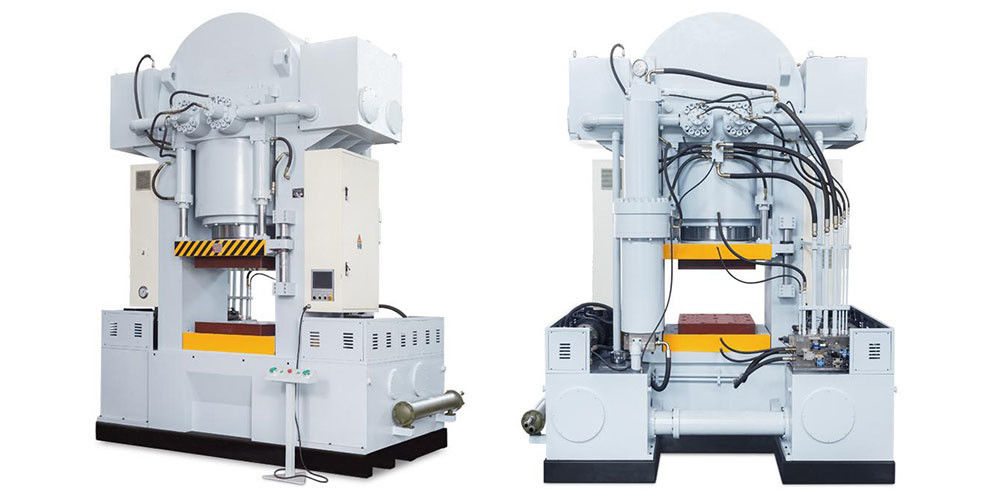

5000Ton 논스틱 팬 프라이팬 냉간 단조 유압 프레스

5000T 냉간 단조 유압 프레스는 주로 유도 바닥 냄비, 붙지 않는 냄비에 사용됩니다.압력을 가해 두 개의 금속을 함께 누르십시오.이중 바닥 냄비는 열원 층과 접촉하고 열을 빠르게 전달하여 열과 온도 분포를 균일하게 만들 수 있습니다.냄비 내부의 층은 매끄럽고 내마모성이 있으며 녹슬지 않으며 인체 건강에 해로운 화합물을 생성하지 않습니다.

애플리케이션:

주요 특징들:

데이터 시트

구조적 구성요소

1. 유압 프레스 기계는 빌트업 형 프레임 구조로 주 기계와 제어 메커니즘으로 구성됩니다.장비는 전체 프레임, 전기 시스템, 유압 시스템으로 구성됩니다.

2. 제어 메커니즘은 유압 시스템, 전기 제어 시스템, 스트로크 제한 장치, 파이프라인, 전기 제어 상자 및 기타 보조 부품으로 구성됩니다.전기 시스템과 유압 스테이션은 오일 파이프와 리드 와이어를 통해 하나로 연결되어 전체 작업의 절차를 실현합니다.

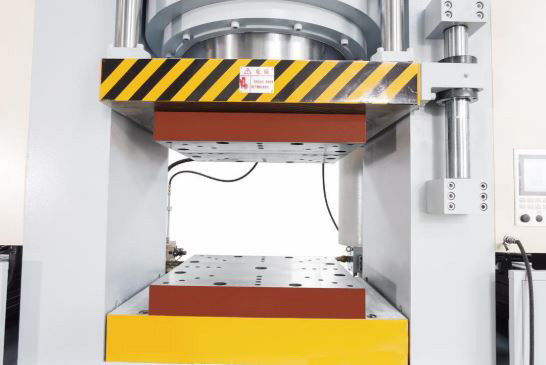

3. 슬라이드 본체는 #45 스틸 전체 플레이트입니다.슬라이드의 바닥판은 충분한 강성과 강도를 보장하는 전체 강판입니다.슬라이드의 가이드는 4사각형 및 8개의 마찰면 가이드 레일이 있는 사이드링 웨지 스타일로 높은 정밀도와 강성을 제공합니다.조정 후 정밀도 차이가 발생하지 않고 정밀도가 잘 유지되고 내하중 변형 저항력이 강하여 슬라이드 작동 정밀도가 보장되어 큰 편심 하중에도 슬라이드가 견딜 수 있고 떨림 없이 슬라이드가 원활하게 작동합니다.슬라이드 옆의 가이드 레일은 구리 기반 합금으로 만들어졌으며 가이드 레일 오일이 누출되지 않도록 활 모양의 오일 슬롯 구조를 채택하고 슬라이드의 내마모성을 증가시킵니다.가이드 레일에는 자동 오일 주입을 위한 특수 설계된 오일 주입 구멍이 있으며, 그 아래에는 오일 얼룩을 방지하기 위한 오일 리시브 박스가 있습니다.

유압 제어 시스템

1. 유압 제어 시스템은 주로 장비 측면에 배치되어 유지 보수 플랫폼이 설계되었으며 외관이 깔끔하고 유지 보수가 쉽습니다.유압 시스템은 오일 탱크, 유압 메인 제어 시스템, 펌프 스테이션, 압력 게이지, 스트레이너 및 기타 액세서리로 구성됩니다.그들은 주로 파이프라인을 통해 전체 유압 제어 시스템에 연결됩니다.

2. 유압 시스템은 주로 비례 및 서보 폐쇄 루프 제어, 이중 지원 보호 제어 등을 특징으로 합니다.

3. 오일 탱크는 강제 냉각 여과 시스템(공업용 판형 수냉식 장치, 물을 순환시켜 냉각, 오일 온도 ≤55℃, 기계가 24시간 동안 꾸준히 누를 수 있는지 확인하십시오.)을 설정하여 오일 온도가 허용 범위 내에서 제어되도록 합니다. .오일 온도 경고 유형: 오일 최대 40℃, 온도 경고가 터치스크린에 표시됨, 강제 냉각 시스템 자동 작동.오일 최대 55℃, 모터 정지, 작동 정지, 온도 경고가 터치스크린에 나타납니다.

4. 슬라이드의 압력은 비례 압력 밸브와 수동 원격 조절 압력 밸브를 사용하여 조절됩니다.2 모드는 자유롭게 전환할 수 있습니다.(서보 제어 압력 및 유량 변동에 대한 가감속 장치가 시스템에 설치되어 압력 제어 안정성을 향상시킬 수 있습니다.) 비례 조절 모드의 압력이 설정되어 터치 스크린에 직접 표시됩니다.압력 표시 정밀도는 0.1Mpa이고 압력 제어 정밀도는 ±0.3Mpa 미만입니다.
