원래 장소: | 중국 |
브랜드 이름: | YUAN |
인증: | CE,ISO,UV |
모델 번호: | 6020 |
최소 주문 수량: | 1 세트 |
---|---|
가격: | 10000USD-95000USD |
포장 세부 사항: | 나무 박스 |
배달 시간: | 25일 |
지불 조건: | 웨스턴 유니온, L/C, D/A, D/P, T/T, MoneyGram |
공급 능력: | 50세트 |
이름: | 자동 레이저 튜브 절단기 | 파이프 길이: | 300-6500mm |
---|---|---|---|
최대 적재 중량: | 1500kg | 파이프 직경: | 20-200mm |
X 축 거리: | 6520mm | Y축 거리: | 350mm |
하이 라이트: | 4KW CNC 절단기,CNC 절단기 1500 Kg,금속 튜브 레이저 절단기 6000mm |

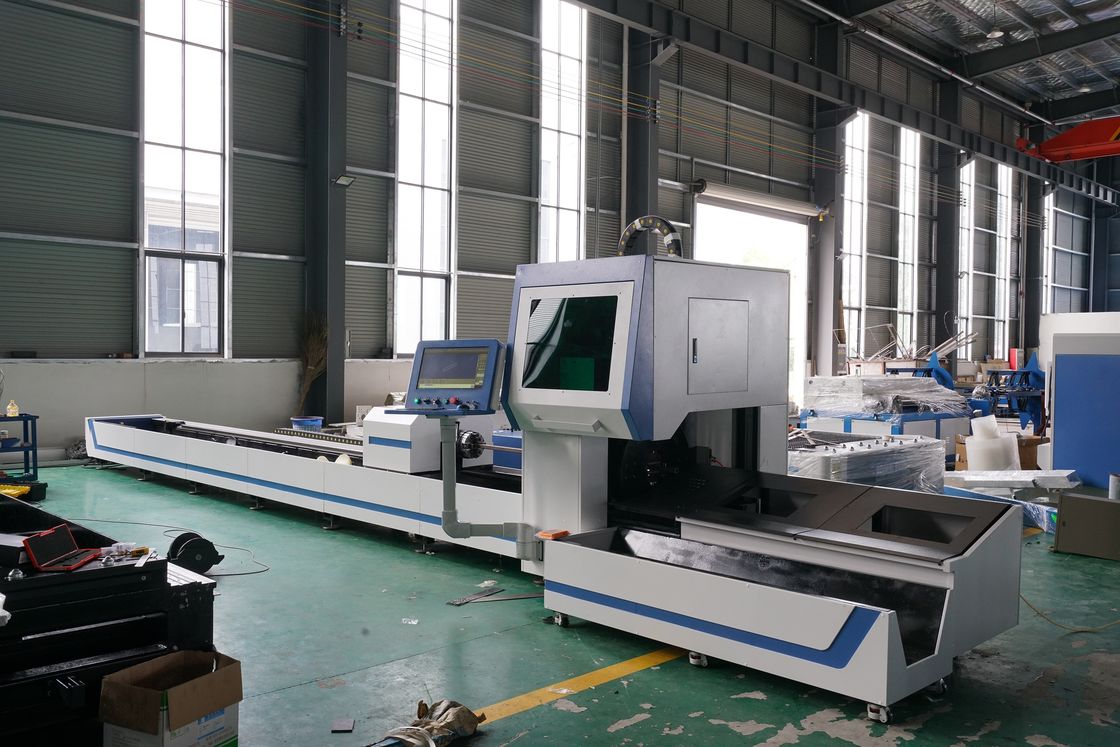

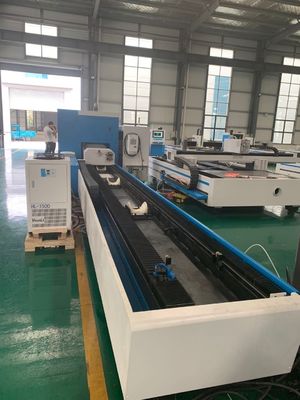

금속 관 레이저 절단기 CNC 관 길이 6000mm 레이저 힘 4KW
레이저 튜브 절단은 고품질 프로파일 및 튜브 절단에 관심이 있는 기업을 위해 특별히 설계되었습니다. 완전 자동 로딩 및 언로딩은 작업자의 노력과 시간 절약을 덜 필요로 합니다. 그리고 분기 파이프 끝에서 기둥 교차선을 절단할 수 있고 원심력 및 비 원심.
*사용자 친화적FSCUT 5000 TwinCAT CNC 제어
* 독특한 기능:
* 최대 동시 위치 결정 속도: 120m/min.
* 가속 속도: 13m/s2(1.2G).
* CNC 및 CAM은 복잡한 프로파일 섹션을 계산할 수 있습니다.
* 에너지 효율: 전력 소비를 크게 줄입니다.
* IPG 공진기.1000W ~ 6000W의 전력 출력
* Advanced Swiss RayTools AG커팅 헤드(에어 크로스 블라스트 포함).
* φ8-440mm 파이프 가공 범위는 선택 사항입니다.
* 쓰리척 및 제로테일 소재의 특허기술로 원료활용도가 높습니다.
* 효과적인 고압에서 저압 가스 교환 시스템.
* 자동 시간 및 단위 비용 계산 기능.
* 외부에서 네트워크 연결.
* 연기 추출(시리즈 모델에 포함).
* 기계의 "L" 모양은 원형, 정사각형, 직사각형 "C" / "H" / "I" 채널 처리를 위한 완전한 유연성을 보장하며,
각도.
기계 본체:
강철 프레임 침대는 용접을 채택합니다 구조, 어닐링 후 거친 가공, 진동 노화 처리 및 마무리, 용접 및 기계 가공의 응력을 완전히 제거 할 수 있으며, 우수한 강성, 고정밀, 변형없이 장기간 사용을 유지할 수 있습니다.
덩어리와 발톱:
두 개의 고품질 회전 척이 동기 회전으로 이동하여 튜브가 더 안정적으로 유지되도록 합니다.복잡한 튜브 모양에서 높은 정확도를 보장하기 위해 튜브 진동을 최소로 줄입니다. 직경 범위가 Ø20mm에서 Ø320mm인 튜브 절단에 적합합니다.
전면 청크:
X, Y, Z 선형 축 및 A, B 회전 축은 모두 수입된 대형 토크 서보 모터, 고정밀, 고속, 큰 토크, 큰 관성, 안정적이고 내구성 있는 성능을 채택하여 전체 기계의 고속 및 가속을 보장합니다. .
중간 청크:
3개의 척 실시간으로 파이프를 유지하기 위해 전후 3점 클램핑 포지셔닝, 절단 시공간 주행 속도는 최대 안정적인 절단, 상대적 절단 효율을 높일 수 있습니다.
후면 청크:
우수한 밀봉 및 운동 특성을 가진 척의 독립적인 연구 및 개발은 사각 튜브, 원형 튜브, 타원형 튜브, 플랫 튜브, 삼각형 튜브, I-빔 및 기타 재료를 수용할 수 있습니다.
매개변수:
장비 시스템 매개변수 | ||
처리 형식 | 기술적인 매개변수 | 주목 |
파이프 처리 범위 | 원형 튜브: Ø 10mm- Ø 200mm 사각 튜브:□ 10mm-□ 145mm 직사각형 파이프: 100*180mm |
|
가공 홈 각도 | 각도가 ±60인 베벨 3D 5축 커팅 헤드 | |
최대 절단 가공 길이 | 6100mm | |
Y축 이동 | 350mm | |
A,B 일정 | 무제한 회전 | |
Z 축 이동 | 240mm | |
X,Y 축 위치 | ±0.03mm/m | |
X,Y축 반복 | ±0.03mm | |
X 축 빈 속도 | 140m/분 | |
A,B,C축 최대 속도 | 120rpm | |
블랭킹 길이 | 3000≤ mm | |
가속 | 1.2G | |
단일 튜브의 최대 하중 | 1500KG | |
로딩 길이 | 300-6500mm | |
꼬리 길이 | 0≥mm | |
외관 크기 | 12500mm*2500mm*2500mm |
