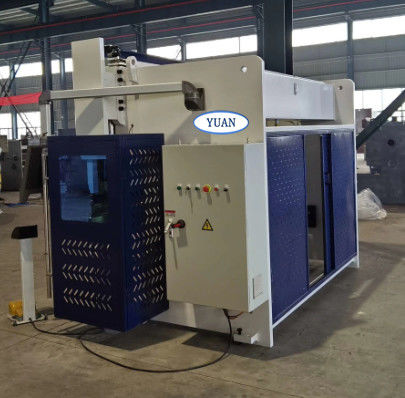

스테인리스 구부리는 15 KW 3200 Mm를 위한 200 톤 CNC 수압기 브레이크

스테인레스 스틸 벤딩 용 200Ton CNC 유압 프레스 브레이크

CNC 전기 유압 비율 프레스 브레이크 구성:

1.1.CNC 시스템: 네덜란드 DA53T 제어 3+1 축(Y1, Y2, X+V)

1.2.유압 시스템: 원래 Hoerbiger 또는 Rexroth 독일.

1.3 격자 눈금자: GIVI, 이탈리아

1.4 모터: 독일 지멘스.

1.5 펌프: 미국 SUNNY

1.6 전기 요소: 슈나이더.

1.7 서보 모터 및 드라이버: DELTA, TAIWAN 또는 Mitsubishi, 일본

1.8 도구: 상단 도구 빠른 클램핑 및 보상, 다중 V 또는 단일 도구가 있는 하단 도구. 요구 사항에 따라 분할된 도구.

1.9 씰 링: NOK, 일본.

1.10 테이블이있는 전면 지지대, 좌우로 움직일 수 있습니다.

1.11 제어되는 CNC에 의한 하부 테이블 기계식 크라우닝 또는 실린더 크라우닝 메커니즘.

1.12.안전 옆문과 뒷문 포함.

1.13.스풀 위치 및 압력계가 있는 보안 밸브가 있는 유압 시스템

1.14 모든 보안 장비를 모니터링한 상태에서.

기계 기능

◇ 기계는 전체 용접 구조, 주요 부품 어닐링 처리를 채택하여 내부 응력을 방출합니다.

◇ 프레임과 램은 중장비 보링 및 밀링 머신으로 한 번에 완전히 가공됩니다.

◇ 큰 일광, 높은 램 속도

◇ 업 툴링을 위한 빠른 클램핑이 있는 램, 작업 테이블에 유압 크라우닝 장치

◇ 고속, 고정밀 고급 전체 백 게이지, X 축, R 축, Z1 및 Z2.

◇ 네덜란드의 표준 구성 DA52S.

◇ 유압 시스템은 독일 전기 유압 비례 시스템을 채택합니다.

선택 과목

◇ CNC 제어 전면 지지대

◇ 다축 제어, Max.16축

◇ 레이저 안전 보호

◇ 굽힘 각도 자동 감지

◇ 상부공구용 유압클램프

◇ 작업대에 기계식 크라우닝

◇ 특수 도구

CNC 축 기능

◇ Y(Y1,Y2)축: 램 동기 제어 축, 굽힘 깊이 및 각도 제어.

◇ X(X1,X2)축 : Bending Flange Size 제어를 통한 Back Gage Front-Back Stroke 제어

◇ R(R1,R2)축 : 백게이지 빔 상하 제어

◇ Z(Z1,Z2)축 : 백게이지 핑거 좌우 움직임을 제어.

◇ V축 : 작업대 자동 기계식 크라우닝 제어
